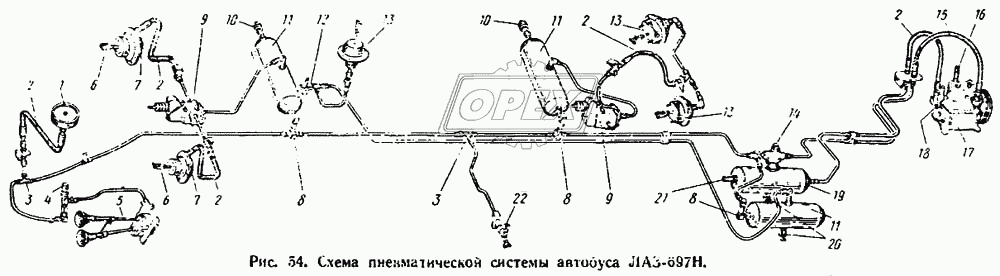

Автокаталог — Схема пневматической системы автобуса ЛАЗ-697Н ЛАЗ 695Н - 695Н, 697Н (92)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Трубка выпускного штуцера (120-3513111)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
124-3513110
0,033
Труба 10х1-10 ГОСТ 10704-63
Модель
120
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
111
Шайба манометра уплотнительная (120-3816028)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
0,0005
Свинец С4 ГОСТ 3778-56
Модель
120
Группа
Приборы
Подгруппа
Манометр воздушный
Порядковый номер детали
028
Трубка выпускная в сборе (124-3513110)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
0,97
Модель
124
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
110
Крышка рычага (130Б-3514263)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3514010
Цинковый сплав № 1 по ТУ ЗИЛ
Модель
130Б
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
263
Болт М8х32 (201461-П8)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Покрытие
цинкование
Винт М6х18 (221606-П8)
Дополнительная информация
2
Входит в Вес Материал
697Е-3721072
Покрытие
цинкование
Гайка М6-6Н (250508-П8)
Дополнительная информация
2
Покрытие
цинкование
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
55-59 - гайки
Вид покрытия
9 - цинковое (П8)
Гайка М6-6Н (250508-П8)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
3
Покрытие
цинкование
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
55-59 - гайки
Вид покрытия
9 - цинковое (П8)
Гайка М8-6Н (250510-П8)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Покрытие
цинкование
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
55-59 - гайки
Вид покрытия
9 - цинковое (П8)
Гайка (250512-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
Входит в Вес Материал
695ЕЭ-3513079
Покрытие
фосфатирование и промасливание
Гайка (250512-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513087-Б
Покрытие
фосфатирование и промасливание
Гайка (250512-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Е-3513081
Покрытие
фосфатирование и промасливание
Гайка (250512-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Входит в Вес Материал
695Б-3514093
Покрытие
фосфатирование и промасливание
Гайка (250512-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
6
4
Входит в Вес Материал
695Б-3513087-Б
Покрытие
фосфатирование и промасливание
Гайка М10-6Н (250512-П8)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Покрытие
цинкование
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
55-59 - гайки
Вид покрытия
9 - цинковое (П8)
Гайка М10-6Н (250512-П8)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Входит в Вес Материал
695Е-3513081
Покрытие
цинкование
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
55-59 - гайки
Вид покрытия
9 - цинковое (П8)
Шайба 6 пружинная (252037-П8)
Дополнительная информация
2
Покрытие
цинкование
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
80-81 - шайбы
Вид покрытия
9 - цинковое (П8)
Шайба 6 пружинная (252134-П2)
Дополнительная информация
2
Покрытие
фосфатирование и промасливание
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
80-81 - шайбы
Вид покрытия
6 - фосфатное с промасливанием (П2)
Шайба 6 пружинная (252134-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
3
Покрытие
фосфатирование и промасливание
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
80-81 - шайбы
Вид покрытия
6 - фосфатное с промасливанием (П2)
Шайба 8 пружинная (252135-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Покрытие
фосфатирование и промасливание
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
80-81 - шайбы
Вид покрытия
6 - фосфатное с промасливанием (П2)
Шайба 10 пружинная (252136-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Покрытие
фосфатирование и промасливание
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия
80-81 - шайбы
Вид покрытия
6 - фосфатное с промасливанием (П2)
Шплинт-проволока 1,2х150 (258252-П)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
695Е-3513100
Покрытие
без покрытия
Пробка К3/8" (262543-П2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Покрытие
фосфатирование и промасливание
Штуцер ввертной (305265-П29)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Штуцер (305266-П29)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Угольник ввертный (305284-П)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Покрытие
без покрытия
Гайка специальная (417325-П8)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
698-3511010
0,106
Покрытие
цинкование
Штуцер ввертной (419770-П29)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка накидная (421003-П29)
Дополнительная информация
2
Входит в Вес Материал
697Е-3721096
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка накидная М18х1,5 (421005-П29)
Дополнительная информация
2
Входит в Вес Материал
697-3506140
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка накидная М18х1,5 (421005-П29)
Дополнительная информация
2
Входит в Вес Материал
697Е-3721092
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель (421012-П29)
Дополнительная информация
2
Входит в Вес Материал
697Е-3721096
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель (421014-П29)
Дополнительная информация
2
Входит в Вес Материал
697-3506140
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Ниппель (421014-П29)
Дополнительная информация
2
Входит в Вес Материал
697Е-3721092
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Штуцер ввертной (421020-П29)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Штуцер ввертной (421023-П)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Покрытие
без покрытия
Штуцер ввертной (421023-П29)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Угольник ввертный (421041-П)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
2
Покрытие
без покрытия
Тройник проходной (421077-П)
Дополнительная информация
1
Покрытие
без покрытия
Гайка крепления тройника (695-3513026)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
695
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
026
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
1 - цинковое с хроматированием (цинкование и пассивирование(П29)
Клапан в сборе (695-3514210)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,018
Модель
695
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
210
Корпус клапана (695-3514212)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
695-3514210
0,005
Сталь III ВГ08 ГОСТ 9045-70
Модель
695
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
212
Гайка крепления тройника (695-3713026)
Дополнительная информация
1
0,008
Сталь 35 ГОСТ 1050-60
Модель
695
Группа
Электрооборудование
Подгруппа
Освещение щитка приборов
Порядковый номер детали
026
Втулка проходная провода габаритного фонаря (695-3724047)
Дополнительная информация
2
0,002
Резиновая смесь 7-4908 ТУ 38-005-204-71
Модель
695
Группа
Электрооборудование
Подгруппа
Электропровода
Порядковый номер детали
047
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
7 - цинковое с фосфатированием (П53)
Винт (695Б-3506090)
Дополнительная информация
3
Входит в Вес Материал
697Н-5102015
Модель
695Б
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
090
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
0 - без покрытия (П)
Винт (695Б-3506090)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
695М-5102500
Модель
695Б
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
090
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
0 - без покрытия (П)
Винт (695Б-3506090)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
Входит в Вес Материал
695Н-5102015
Модель
695Б
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
090
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
0 - без покрытия (П)
Стержень стяжной (695Б-3513086)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513087-Б
0,13
Сталь 35 ГОСТ 1050-60
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
086
Стержень стягивающий (695Б-3513086-В)
Дополнительная информация
Кол-во на 695Н 2) 697Н
6
4
Входит в Вес Материал
695Б-3513087-Б
0,13
Сталь 35 ГОСТ 1050-60
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
086
Стержень стягивающий в сборе (695Б-3513087-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
0,15
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
087
Стержень стягивающий в сборе (695Б-3513087-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
6
4
0,15
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
087
Штуцер воздушного баллона выпускной (695Б-3513113)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
124-3513110
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
113
Корпус обратного клапана (695Б-3513151)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513150
0,085
Сталь 35 ГОСТ 1050-60
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
151
Седло обратного клапана (695Б-3513155)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513150
0,074
Сталь 35 ГОСТ 1050-60
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
155
Прокладка седла обратного клапана (695Б-3513156-А)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513150
0,002
Алюминий листовой АД1М-08 ГОСТ 12592-67
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
156
Пружина обратного клапана (695Б-3513158)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513150
0,004
Проволока II-08 ГОСТ 9389-60
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
158
Шарик обратного клапана (695Б-3513159)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3513150
0,002
Резиновая смесь 7-3826 ТУ 38-005-204-71
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
159
Стержень стягивающий в сборе (695Б-3514093)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Входит в Вес Материал
695Б-3514010-Б
Модель
695Б
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
093
Стержень стягивающий (695Б-3514094)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Входит в Вес Материал
695Б-3513093
Модель
695Б
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
094
Профиль основания инструментального ящика (695Б-5108012)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
695ЕЭ-3513083
Модель
695Б
Группа
Детали основания (пола) кабины (Пол кузова)
Подгруппа
Ящик инструментальный
Порядковый номер детали
012
Профиль (695Б-5108028)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Модель
695Б
Группа
Детали основания (пола) кабины (Пол кузова)
Подгруппа
Ящик инструментальный
Порядковый номер детали
028
Кольцо упорное (695В-2935090)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,002
Резиновая смесь 7-В-14-1 ТУ 38-005-204-7
Модель
695В
Группа
Подвеска автомобиля
Подгруппа
2935
Порядковый номер детали
090
Прокладка (695В-3510067)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,004
Алюминий листовой ДIАМ-1,8 ГОСТ 12592-67
Модель
695В
Группа
Тормоза
Подгруппа
Усилитель тормоза вакуумный
Порядковый номер детали
067
Корпус внутренний (695В-3511032)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
699А-3511030
Труба Т ГОСТ 10704-63
Модель
695В
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
032
Фильтр (695В-3511042)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,112
Сетка латунная ГОСТ 6613-73
Модель
695В
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
042
Кольцо упорное (695В-3511044)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
698-3511010
0,015
Сталь III ВГ08 ГОСТ 9045-70
Модель
695В
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
044
Пробка (695В-3511052)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
Сталь А12 ГОСТ 1414-54
Модель
695В
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
052
Переходник (695В-6108206)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
695В
Группа
Дверь кабины (передняя)
Подгруппа
6108
Порядковый номер детали
206
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
3 - многослойное медь-никель (никелирование и полировка (П6)
Трубка сливного крана (695Е-3513065)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
695Е-3513100
0,02
Трубка полихлорвиниловая МРТУ 6-05-919-6
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
065
Хомут в сборе (695Е-3513081)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
0,41
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
081
Хомут в сборе (695Е-3513081)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
Входит в Вес Материал
695Н-5102011
0,41
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
081
Поперечина крепления конденсационного баллона (695Е-3513095-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Е-3513081
0,19
Сталь III Н20 ГОСТ 16523-70
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
095
Поперечина крепления конденсационного баллона (695Е-3513095-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Входит в Вес Материал
695Е-3513081
0,19
Сталь III Н20 ГОСТ 16523-70
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
095
Уголок крепления воздушных баллонов (695Е-3513097)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
695ЕЭ-3513079
0,9
Сталь 20 ГОСТ 1050-60
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
097
Кран сливной в сборе (695Е-3513100)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
0,105
Модель
695Е
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
100
Включатель сигнала обгона (695Е-3721078)
Дополнительная информация
1
Входит в Вес Материал
697Е-3721076
0,3
Модель
695Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
078
Труба в сборе (695Е-3721096)
Дополнительная информация
1
0,962
Модель
695Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
096
Уголок крепления воздушных баллонов в сборе (695ЕЭ-3513079)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
695ЕЗ-3513083
Модель
695ЕЭ
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
079
Рамка крепления воздушных баллонов в сборе (695ЕЭ-3513083)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
3,61
Модель
695ЕЭ
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
083
Хомут с поперечиной крепления воздушных баллонов в сборе (695ЕЭ-3513084)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
Входит в Вес Материал
695ЕЭ-3513083
0,84
Модель
695ЕЭ
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
084
Поперечина крепления воздушных баллонов (695ЕЭ-3513092)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
Входит в Вес Материал
695ЕЭ-3513084
0,605
Сталь 20 ГОСТ 1050-60
Модель
695ЕЭ
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
092
Хомут (695Ж-3506123)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
3
Входит в Вес Материал
695М-3506122
Модель
695Ж
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
123
Хомут в сборе (695М-3506122)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
3
Модель
695М
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
122
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
6 - фосфатное с промасливанием (П2)
Прокладка (695М-3506124)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
3
Входит в Вес Материал
695М-3506122
Модель
695М
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
124
Кронштейн переходника (695Н-3506094)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
695Н-5301018
Модель
695Н
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
094
Труба в сборе (697-3506140)
Дополнительная информация
1
0,242
Модель
697
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
140
Труба (697-3506141)
Дополнительная информация
1
Входит в Вес Материал
697-3506140
0,184
Труба Л-96 ГОСТ 617-72
Модель
697
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
141
Штуцер сигнала (697Е-3721054)
Дополнительная информация
1
0,014
Сталь 20 ГОСТ 1050-60
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
054
Гайка накидная (697Е-3721056)
Дополнительная информация
1
0,018
Сталь 35 ГОСТ 1050-60
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
056
Переходник (697Е-3721058)
Дополнительная информация
1
0,054
Сталь 35 ГОСТ 1050-60
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
058
Переходник трубки сигнала (697Е-3721060)
Дополнительная информация
1
0,08
Сталь А12 ГОСТ 1414-54
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
060
Прокладка (697Е-3721062)
Дополнительная информация
2
0,004
Резина ГОСТ 7338-65
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
062
Шайба (697Е-3721063)
Дополнительная информация
3
0,007
Сталь III ВГ08 ГОСТ 9045-70
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
063
Угольник (697Е-3721064)
Дополнительная информация
1
0,018
Латунь ЛС 59-1 ГОСТ 15527-70
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
064
Гайка специальная (697Е-3721066)
Дополнительная информация
1
0,024
Сталь 35 ГОСТ 1050-60
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
066
Штуцер ввертной (697Е-3721070)
Дополнительная информация
2
Входит в Вес Материал
697Е-3721076
0,02
Сталь А12 ГОСТ 1414-54
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
070
ОКПО класс
45 Изделия автомобильной промышленности
Вид изделия
50-54 - шпильки
Вид покрытия
2 - кадмиевое с хроматированием (П21)
Кронштейн крепления сигнала обгона в сборе (697Е-3721072)
Дополнительная информация
1
Входит в Вес Материал
697Е-5710060
0,032
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
072
Кронштейн крепления сигнала обгона (697Е-3721074)
Дополнительная информация
1
Входит в Вес Материал
697Е-3721072
0,028
Сталь III ВГ08 ГОСТ 9045-70
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
074
Прокладка сигнала обгона (697Е-3721075)
Дополнительная информация
1
0,005
Резина морозостойкая ГОСТ 7338-65
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
075
Труба в сборе (697Е-3721092)
Дополнительная информация
1
0,47
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
092
Труба (697Е-3721094)
Дополнительная информация
1
Входит в Вес Материал
697Е-3721092
0,414
Труба Л-96 ГОСТ 617-72
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
094
Труба (697Е-3721098)
Дополнительная информация
1
Входит в Вес Материал
697Е-3721096
0,906
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
098
Переходник (698-3504156)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Модель
698
Группа
Тормоза
Подгруппа
Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали
156
Корпус масловлагоотделителя (698-3511025)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,28
Алюминиевый сплав АЛ4 ГОСТ 2685—63
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
025
Стержень стягивающий (698-3511046)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,135
Сталь А12 ГОСТ 1414-54
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
046
Прокладка (698-3511050)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
0,004
Резиновая смесь 7-В-14-1 ТУ 38-005-204-7
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
050
Стакан в сборе (698-3511100)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3513015-Б
0,21
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
100
Стакан (698-3511102)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511100
0,13
Труба 65х1,6-20-А ГОСТ 8734-58
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
102
Фланец (698-3511104)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511100
0,08
Сталь 20 ГОСТ 1050-60
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
104
Баллон воздушный в сборе (698-3513018)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3513015-Б
Модель
698
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
018
Хомут воздушного баллона (698-3513085)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Е-3513081
0,16
Сталь III Н08 ГОСТ 16523-70
Модель
698
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
085
Хомут воздушного баллона (698-3513085)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
4
Входит в Вес Материал
695Е-3513081
0,16
Сталь III Н08 ГОСТ 16523-70
Модель
698
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
085
Хомут воздушного баллона (698-3513085)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
Входит в Вес Материал
695ЕЭ-3513084
0,16
Сталь III Н08 ГОСТ 16523-70
Модель
698
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
085
Корпус внутренний в сборе (699А-3511030)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,119 0,08
Модель
699А
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
030
Крышка внутреннего корпуса (699А-3511034)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
699А-3511030
0,028
Сталь III ВГ08 ГОСТ 9045-70
Модель
699А
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
034
Пружина (699А-3511066)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
698-3511010
0,002
Проволока II-0,8 ГОСТ 9389-60
Модель
699А
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
066
Штуцер ввертной (699А-3570170)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
0,053
Сталь А12 ГОСТ 1414-54
Модель
699А
Группа
Тормоза
Подгруппа
Тормоз вспомогательный
Порядковый номер детали
170
Комбинированный прибор (КП-111) (699А-3801010)
Дополнительная информация
1
Входит в Вес Материал
697М-3805030
Модель
699А
Группа
Приборы
Подгруппа
Щиток приборов (комбинация)
Порядковый номер детали
010
Комбинированный прибор (КП-111) (699А-3801010)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Входит в Вес Материал
695Н-3805030
Модель
699А
Группа
Приборы
Подгруппа
Щиток приборов (комбинация)
Порядковый номер детали
010
Шланг гибкий тормозных камер в сборе (Л158В-3506360)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
Л158В
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
360
Шланг гибкий тормозных камер в сборе (Л158В-3506360)
Дополнительная информация
Кол-во на 695Н 2) 697Н
9
4
Модель
Л158В
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
360
Тройник проходной (421068-П)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
2
Покрытие
без покрытия
Включатель сигнала в сборе (697Е-3721076)
Дополнительная информация
1
0,332
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
076
Сигнал обгона пневматический (С-42) (697Е-3721046)
Дополнительная информация
1
0,94
Модель
697Е
Группа
Электрооборудование
Подгруппа
Сигналы звуковые
Порядковый номер детали
046
Вилка штока передней тормозной камеры (120-3519060)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Модель
120
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
060
Камера тормозная передняя правая в сборе (158-3519008)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
158
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
008
Камера тормозная передняя левая в сборе (158-3519009)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
158
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
009
Клапан обратный в сборе (695Б-3513150)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
3
0,17
Модель
695Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
150
Кран тормозной в сборе (130Б-3514010-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
Входит в Вес Материал
695Б-3514010-Б
Модель
130Б
Группа
Тормоза
Подгруппа
Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали
010
Датчик аварийного давления в пневматической системе в сборе (695-3816050)
Дополнительная информация
Кол-во на 695Н 2) 697Н
2
2
0,135
Модель
695
Группа
Приборы
Подгруппа
Манометр воздушный
Порядковый номер детали
050
Баллон воздушный в сборе (256Б-3513015)
Дополнительная информация
Кол-во на 695Н 2) 697Н
4
3
Входит в Вес Материал
698-3513018
Модель
256Б
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
015
Клапан включения усилителя в сборе (698-3508430)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
0,525
Модель
698
Группа
Тормоза
Подгруппа
Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали
430
Камера тормозная задняя в сборе (200-3519111-ВТ)
Дополнительная информация
3
Входит в Вес Материал
697Е-2400010
4,15
Модель
200
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
111
Камера тормозная задняя в сборе (200-3519111-ВТ)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
Входит в Вес Материал
695Е-2400010
4,15
Модель
200
Группа
Тормоза
Подгруппа
Камеры пневмотормозов
Порядковый номер детали
111
Масловлагоотделитель в сборе (698-3511010)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
0,75
Модель
698
Группа
Тормоза
Подгруппа
3511
Порядковый номер детали
010
Шланг высокого давления в сборе (695М-3506352)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
695М
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
352
Шланг подвода воздуха к компрессору (130-3509276)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
130
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
276
Компрессор с нижней крышкой и шкивом в сборе (130-3509015-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
130
Группа
Тормоза
Подгруппа
Компрессор пневмотормозов
Порядковый номер детали
015
Регулятор давления в сборе (130-3512010-А2)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
130
Группа
Тормоза
Подгруппа
Регулятор давления
Порядковый номер детали
010
Баллон воздушный в сборе (698-3513015-Б)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
8,5
Модель
698
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
015
Кран сливной в сборе (130-1015370)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Входит в Вес Материал
695Е-3513100
Модель
130
Группа
Двигатель
Подгруппа
Подогреватель пусковой двигателя
Порядковый номер детали
370
Клапан предохранительный в сборе (120-3513050)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
1
Модель
120
Группа
Тормоза
Подгруппа
Баллоны воздушные пневмотормозов
Порядковый номер детали
050
Кран сливной в сборе (130-1015370)
Дополнительная информация
Кол-во на 695Н 2) 697Н
3
2
Модель
130
Группа
Двигатель
Подгруппа
Подогреватель пусковой двигателя
Порядковый номер детали
370
Кран отвода воздуха в сборе (120-3506350-А1)
Дополнительная информация
Кол-во на 695Н 2) 697Н
1
Модель
120
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
350
