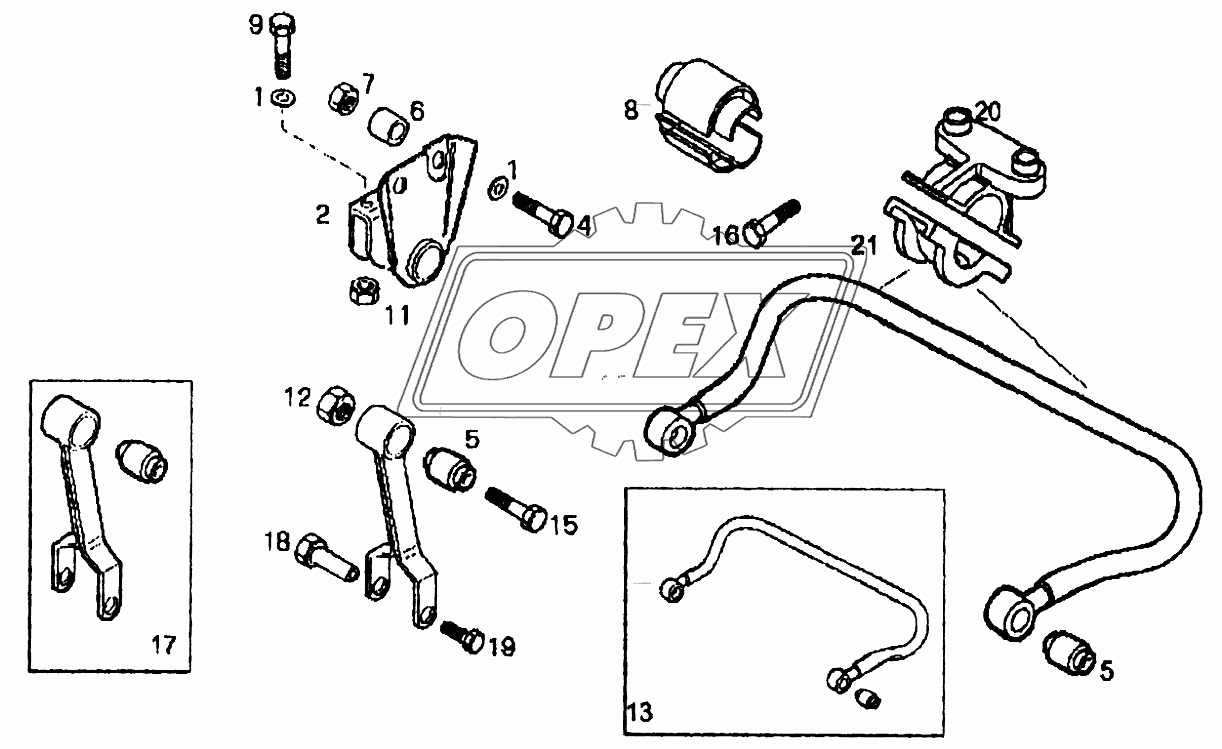

Автокаталог — Передний стабилизатор 2 EuroTech CURSOR - 190E35, 190E43, 260E35, 440E39 (187)

Расширенный поиск
question
Расширенный поиск
Поиск по автокаталогу

Если вы ищете запчасть по названию или по части заводского номера, просто введите это название или часть номера (например, "Крыло заднее левое" или "8404015") в поле и нажмите кнопку поиска или Enter. Автокаталог выдаст результаты поиска, в которых вы сможете выбрать именно ту позицию, которую искали, и перейти на нужную страницу автокаталога по ссылке.

Имейте в виду, что чем более точно и полно вы будете указывать название или номер, тем более корректными будут и результаты поиска, которые выводятся помарочно, помодельно в алфавитном порядке. Следует понимать, что зачастую одна и та же деталь, например, то же самое "крыло" может использоваться в большом количестве техники, поэтому следует уточнять искомые характеристики, указав, например, дополнительно "заднее", а еще лучше будет сразу указать "левое", так мы еще сузим поиск.

В этом же поле вы можете указать сразу, запчасть к какой именно технике вы ищете. Например, "крыло заднее левое ваз 2110". Так вы получите результат, максимально отвечающий тому, что вы ищете. Если вы точно знаете полный заводской номер запчасти, например "11180-8404015-00", или точное полное название, например, "Гайка М12х1,25-6Н", вы можете установить галочку "точное совпадение", чтобы сократить объем выдаваемых результатов поиска и сделать их более релевантными вашему запросу.

Также вы можете воспользоваться функцией расширенного поиска по автокаталогу, где можете выбрать группу техники, марку и модель, в которых вы ищете ту или иную запчасть.

Реализованный в автокаталоге морфологический поиск позволяет находить различные слова и их словоформы, а также словосочетания, содержащиеся в названиях номенклатуры деталей, вне зависимости от того, в какой последовательности, в каком склонении, падеже, числе вы вводите слова для поиска по ним. Поиск ведется по подстроке.

Желаем удачного поиска!

Масштаб,%: -10% +10% Расширить Масштаб 100% 1% 300%
Номер детали
Наименование детали
Каталог
Корзина1
17091174
Пружинная шайба (D=12х24мм)
Подробнее

Пружинная шайба (D=12х24мм) (17091174)

Дополнительная информация

1

14128645

Крепежная деталь
да

Материал
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь

Покрытие
лужение
Корзина2
8137172
Направляющий кронштейн левый
Подробнее

Направляющий кронштейн левый (8137172)

Дополнительная информация

1

14128646

Группа
Отопление и вентиляция кабины

Подгруппа
8137

Порядковый номер детали
172
Корзина2
8137173
Направляющий кронштейн правый
Подробнее

Направляющий кронштейн правый (8137173)

Дополнительная информация

1

14128647

Группа
Отопление и вентиляция кабины

Подгруппа
8137

Порядковый номер детали
173
Корзина4
16630234
Болт М12х50
Подробнее

Болт М12х50 (16630234)

Дополнительная информация

4

14128648

Крепежная деталь
да

Материал
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)

Покрытие
лужение
Корзина5
8162306
Втулка стабилизатора
Подробнее

Втулка стабилизатора (8162306)

Дополнительная информация

4

14128649

Группа
Отопление и вентиляция кабины

Подгруппа
8162

Порядковый номер детали
306

Втулка (42074896)

Дополнительная информация

4

14128650
Корзина7
17308831
Стопорная гайка М12
Подробнее

Стопорная гайка М12 (17308831)

Дополнительная информация

4

14128651

Крепежная деталь
да

Материал
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)

Покрытие
цинкование
Корзина8
98469635
Втулка стабилизатора
Подробнее

Втулка стабилизатора (98469635)

Дополнительная информация

4

14128652
Корзина9
16629934
Болт М12х35
Подробнее

Болт М12х35 (16629934)

Дополнительная информация

4

14128653

Крепежная деталь
да

Материал
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)

Покрытие
лужение
Корзина11
16984431
Гайка М12
Подробнее

Гайка М12 (16984431)

Дополнительная информация

4

14128654

Крепежная деталь
да

Материал
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)

Покрытие
цинкование
Корзина12
16750721
Гайка М20х1,5
Подробнее

Гайка М20х1,5 (16750721)

Дополнительная информация

2

14128655

Крепежная деталь
да

Материал
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)

Покрытие
цинкование
Корзина13
41027492
Стабилизатор
Подробнее

Стабилизатор (41027492)

Дополнительная информация

1

14128656
Корзина15
42120135
Ось шарнира
Подробнее

Ось шарнира (42120135)

Дополнительная информация

2

14128657
Корзина16
16710434
Винт под торцевой ключ М12х30
Подробнее

Винт под торцевой ключ М12х30 (16710434)

Дополнительная информация

8

14128658

Крепежная деталь
да

Материал
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)

Покрытие
лужение
Корзина17
41000480
Толкающая штанга
Подробнее

Толкающая штанга (41000480)

Дополнительная информация

2

14128659
Корзина18
41008765
Ось шарнира
Подробнее

Ось шарнира (41008765)

Дополнительная информация

2

14128660
Корзина19
41008766
Ось шарнира
Подробнее

Ось шарнира (41008766)

Дополнительная информация

2

14128661
Корзина20
41019131
Опора стабилизатора
Подробнее

Опора стабилизатора (41019131)

Дополнительная информация

2

14128662
Корзина21
98487768
Кронштейн крепления
Подробнее

Кронштейн крепления (98487768)

Дополнительная информация

2

14128663
