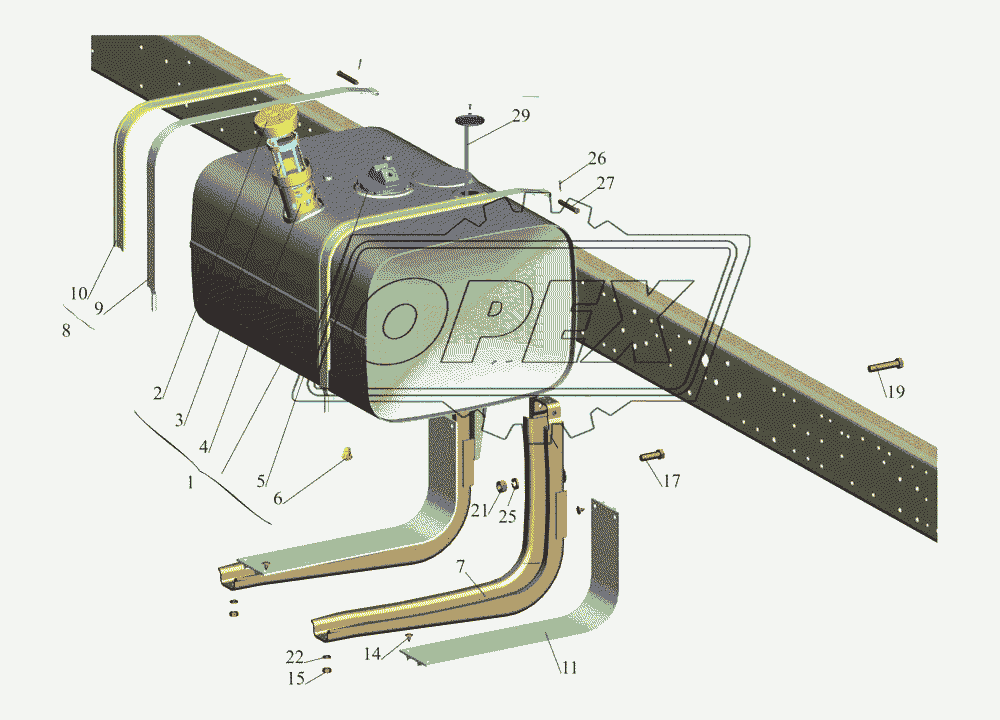

Автокаталог — Крепление топливного бака 533731-1101002 МАЗ-533731 - 533731-381-001, 533731-381-701 (57)

Расширенный поиск
question
Расширенный поиск
Поиск по автокаталогу

Если вы ищете запчасть по названию или по части заводского номера, просто введите это название или часть номера (например, "Крыло заднее левое" или "8404015") в поле и нажмите кнопку поиска или Enter. Автокаталог выдаст результаты поиска, в которых вы сможете выбрать именно ту позицию, которую искали, и перейти на нужную страницу автокаталога по ссылке.

Имейте в виду, что чем более точно и полно вы будете указывать название или номер, тем более корректными будут и результаты поиска, которые выводятся помарочно, помодельно в алфавитном порядке. Следует понимать, что зачастую одна и та же деталь, например, то же самое "крыло" может использоваться в большом количестве техники, поэтому следует уточнять искомые характеристики, указав, например, дополнительно "заднее", а еще лучше будет сразу указать "левое", так мы еще сузим поиск.

В этом же поле вы можете указать сразу, запчасть к какой именно технике вы ищете. Например, "крыло заднее левое ваз 2110". Так вы получите результат, максимально отвечающий тому, что вы ищете. Если вы точно знаете полный заводской номер запчасти, например "11180-8404015-00", или точное полное название, например, "Гайка М12х1,25-6Н", вы можете установить галочку "точное совпадение", чтобы сократить объем выдаваемых результатов поиска и сделать их более релевантными вашему запросу.

Также вы можете воспользоваться функцией расширенного поиска по автокаталогу, где можете выбрать группу техники, марку и модель, в которых вы ищете ту или иную запчасть.

Реализованный в автокаталоге морфологический поиск позволяет находить различные слова и их словоформы, а также словосочетания, содержащиеся в названиях номенклатуры деталей, вне зависимости от того, в какой последовательности, в каком склонении, падеже, числе вы вводите слова для поиска по ним. Поиск ведется по подстроке.

Желаем удачного поиска!

Масштаб,%: -10% +10% Расширить Масштаб 100% 1% 300%
Номер детали
Наименование детали
Каталог
Корзина1
437137-1101010
Бак топливный
Подробнее

Бак топливный (437137-1101010)

Дополнительная информация

Количество
1

Модель
437137

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
010
Корзина2
6430-1103010
Пробка
Подробнее

Пробка (6430-1103010)

Дополнительная информация

Количество
1

Модель
6430

Группа
Cистема питания двигателя

Подгруппа
Пробка топливного бака

Порядковый номер детали
010
Корзина3
6430-1101090-001
Фильтр наливной трубы
Подробнее

Фильтр наливной трубы (6430-1101090-001)

Дополнительная информация

Количество
1

Модель
6430

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
090
Корзина4
6430-1101085-001
Труба наливная
Подробнее

Труба наливная (6430-1101085-001)

Дополнительная информация

Количество
1

Модель
6430

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
085
Корзина5
6317-1105014
Топливозаборник
Подробнее

Топливозаборник (6317-1105014)

Дополнительная информация

Количество
1

Модель
6317

Группа
Cистема питания двигателя

Подгруппа
Фильтр-отстойник топлива грубой очистки

Порядковый номер детали
014

ОКПО класс
45 Изделия автомобильной промышленности

ОКПО подкласс
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных

Вид изделия
55-59 - гайки

Вид покрытия
4 - многослойное медь-никель-хром (хромирование блестящее с полировкой (П13)
Корзина6
500-1101060
Пробка
Подробнее

Пробка (500-1101060)

Дополнительная информация

Количество
1

Модель
500

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
060
Корзина7
6422-1101102
Кронштейн бака
Подробнее

Кронштейн бака (6422-1101102)

Дополнительная информация

Количество
2

Модель
6422

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
102
Корзина8
6422-1101110-01
Хомут с прокладкой
Подробнее

Хомут с прокладкой (6422-1101110-01)

Дополнительная информация

Количество
2

Модель
6422

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
110
Корзина9
6422-1101107-01
Хомут
Подробнее

Хомут (6422-1101107-01)

Дополнительная информация

Количество
2

Модель
6422

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
107
Корзина10
5428-1101114
Прокладка хомута
Подробнее

Прокладка хомута (5428-1101114)

Дополнительная информация

Количество
2

Модель
5428

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
114
Корзина11
6422-1101133
Прокладка кронштейна
Подробнее

Прокладка кронштейна (6422-1101133)

Дополнительная информация

Количество
2

Модель
6422

Группа
Cистема питания двигателя

Подгруппа
Бак топливный

Порядковый номер детали
133
Корзина14
212-8402030
Буфер капота
Подробнее

Буфер капота (212-8402030)

Дополнительная информация

Количество
4

Модель
212

Группа
Оперение

Подгруппа
Капот

Порядковый номер детали
030
Корзина15
250515
Гайка М12х1,25-6Н
Подробнее

Гайка М12х1,25-6Н (250515)

Дополнительная информация

Количество
2

Покрытие
без покрытия
Корзина17
372787
Болт М18х1,5-6gх50
Подробнее

Болт М18х1,5-6gх50 (372787)

Дополнительная информация

Количество
2

Покрытие
без покрытия
Корзина19
372768
Болт М18х1,5х65
Подробнее

Болт М18х1,5х65 (372768)

Дополнительная информация

Количество
2

Покрытие
без покрытия
Корзина21
250563
Гайка М18х1,5
Подробнее

Гайка М18х1,5 (250563)

Дополнительная информация

Количество
4

Покрытие
без покрытия
Корзина22
252137
Шайба 12.ОТ
Подробнее

Шайба 12.ОТ (252137)

Дополнительная информация

Количество
2

Покрытие
без покрытия
Корзина25
252140
Шайба 18.ОТ
Подробнее

Шайба 18.ОТ (252140)

Дополнительная информация

Количество
4

Покрытие
без покрытия
Корзина26
258052
Шплинт 4х20
Подробнее

Шплинт 4х20 (258052)

Дополнительная информация

Количество
2

Покрытие
без покрытия
Корзина27
260099
Палец 12х80
Подробнее

Палец 12х80 (260099)

Дополнительная информация

Количество
2

Покрытие
без покрытия
Корзина29
АДЮИ.407511.021
Датчик уровня топлива ДУМП-39
Подробнее

Датчик уровня топлива ДУМП-39 (АДЮИ.407511.021)

Дополнительная информация

Количество
1

Покрытие
без покрытия
