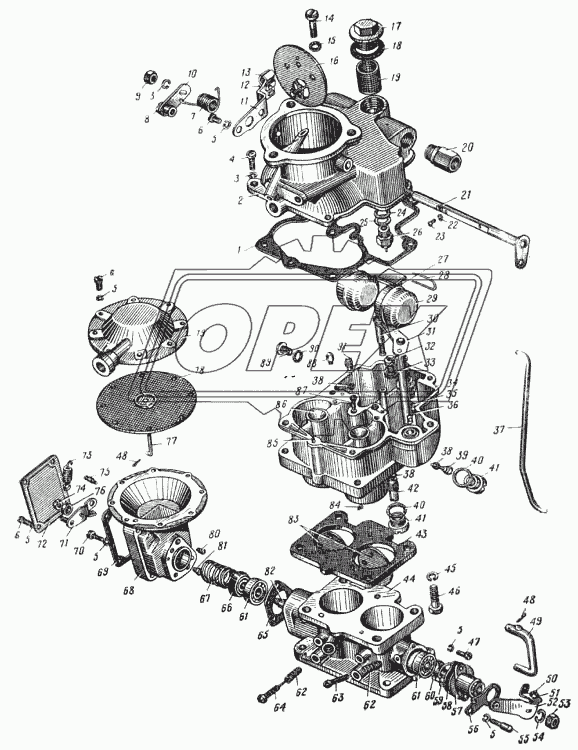

Автокаталог — Карбюратор К89А (Рис. 25) УРАЛ-375 - 375, 375Д, 377, 375С, 377С, 375А (54)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Винт крепления крышки (121-1107859)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
859
130-1107524
Корпус диафрагменного механизма ограничителя оборотов коленчатого вала двигателя в сборе
Подробнее
Корпус диафрагменного механизма ограничителя оборотов коленчатого вала двигателя в сборе (130-1107524)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
524
Привод дроссельных заслонок в сборе (130-1107540-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
540
Корпус поплавковой камеры в сборе (375-1107400-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
400
Камера смесительная в сборе (375-1107500-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
500
Прокладка верхнего корпуса (130-1107085)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Картон
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
085
Корпус верхний (130-1107322-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Цинковый сплав
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
322
Шайба 6 пружинная (252154-П2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
фосфатирование и промасливание
Винт М6х16 крепления верхнего корпуса (222525-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
6
6
6
6
6
Покрытие
цинкование
Шайба 5 пружинная (252153-П2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
фосфатирование и промасливание
Шайба 5 пружинная (252153-П2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
3
3
3
3
3
Покрытие
фосфатирование и промасливание
Винт М5х12 (222498-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Винт М5х12 (222498-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
4
4
4
4
4
Покрытие
цинкование
Пружина валика (121-1107260)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 65Г, проволока I
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
260
Болт М4х8 рычага (301052-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Гайка М6-6Н (250508-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Рычаг воздушной заслонки в сборе (130-1107250)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
250
Кронштейн троса воздушной заслонки (121-1107270)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 08
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
270
Болт зажима троса (121-1107275)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь А12
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
275
Зажим троса (121-1107274)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 08
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
274
Винт канала игольчатого клапана (121-1107447)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь А12
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
447
Прокладка винта (11-1046)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Фибра
Заслонка воздушная с клапаном в сборе (130-1107230-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
230
Пробка фильтра подачи горючего (К80-1107342)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Латунь ЛС 59-1
Модель
К80
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
342
Прокладка пробки (К80-1107343)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Паронит
Модель
К80
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
343
Сетка фильтра подачи горючего (К80-1107341-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сетка № 14
Модель
К80
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
341
Штуцер (300304-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Примечание
31
Покрытие
цинкование
Валик воздушной заслонки в сборе (130-1107240-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
240
Шайба пружинная 4 (252132-П27)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Покрытие
светлое (блестящее) цинкование
Винт М4х8 крепления заслонки к валику (220050-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Покрытие
цинкование
Прокладка клапана (120Д-1107247)
Дополнительная информация
Фибра
Примечание
30
Модель
120Д
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
247
Прокладка клапана (110-1106021)
Дополнительная информация
Фибра
Примечание
30
Модель
110
Группа
Cистема питания двигателя
Подгруппа
Насос топливный низкого давления
Порядковый номер детали
021
Клапан подачи горючего в сборе (375-1107330)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
330
Пружина (121-1107605)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Бронза Бр.ОЦ 4-3
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
605
Ось рычажка поплавка (121-1107627)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 1Х18Н9Т
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
627
Поплавок с рычажком в сборе (121-1107600-А)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
600
Толкатель механического экономайзера (130-1107208-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Латунь ЛС 59-1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
208
Поршень насоса ускорения с манжетой, штоком, пружиной и приводом в сборе (130-1107120-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
120
Жиклер главный (375-1107444-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Латунь ЛС 59-1В
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
444
Прокладка главного жиклера (К80-1107447-А)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Фибра
Модель
К80
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
447
Корпус поплавковой камеры (375-1107422-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Цинковый сплав
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
422
Кольцо клапана запорное (121-1107441)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Проволока I
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
441
Клапан насоса ускорения шариковый впускной (121-1107428)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь не ржавеющая
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
428
Тяга рычага связи (130-1107554)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 10
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
554
Прокладка жиклера (110-1107073)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Фибра
Модель
110
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
073
Прокладка жиклера (110-1107073)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Фибра
Модель
110
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
073
Прокладка жиклера (110-1107073)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Фибра
Модель
110
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
073
Жиклер полной мощности (130-1107442-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Латунь ЛС 59-1В
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
442
Прокладка пробки (130-1107184)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Алюминий А3
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
184
Пробка канала жиклера полной мощности (121-1107214-А)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Сталь А12
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
214
Пробка канала жиклера полной мощности (121-1107214-А)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь А12
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
214
Экономайзер механический в сборе (375-1107210-А)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
210
Прокладка смесительной камеры (130-1107089)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Паронит
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
089
Корпус смесительной камеры (375-1107507-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Чугун СЧ 15-32
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
507
Шайба 8 пружинная (252155-П2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
4
4
4
4
4
Покрытие
фосфатирование и промасливание
Болт М8х25 крепления смесительной камеры (121-1107042)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
4
4
4
4
4
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
042
Винт М5х10 крепления привода (220077-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Шплинт 1,5х10 (258000-П29)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Тяга насоса ускорения (130-1107142-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 08
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
142
Винт М5х12 регулировочный (402011-П29)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Гайка М5 (250464-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Рычаг привода (130-1107541-В)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 08
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
541
Гайка М8 (250510-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Шайба 8 пружинная (252155-П2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
фосфатирование и промасливание
Винт упора рычага привода (130-1107578)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь А12
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
578
Рычаг связи дроссельных заслонок (130-1107553)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 20
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
553
Корпус привода дроссельных заслонок (130-1107533-Б2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
533
Прокладка корпуса привода дроссельных заслонок (130-1107502)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Картон
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
502
Кольцо подшипника замочное (130-1107503)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Проволока II
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
503
Валик привода (130-1107547-А)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 45
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
547
Подшипник оси дроссельных заслонок в сборе (№ 80089 по ГОСТ) (130-1107814-Б2)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
814
Пружина регулировочных игл и винта (130-1107436)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
3
3
3
3
3
Проволока II
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
436
Болт М5 регулировочный (301495-П29)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Игла холостого хода регулировочная (121-1107434-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Сталь А12
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
434
Прокладка корпуса диафрагменного механизма (130-1107501)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Картон
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
501
Манжета уплотнительная (130-1107506-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Капрон
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
506
Пружина (130-1107508)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Проволока II
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
508
Корпус диафрагменного механизма (130-1107523)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Алюминие вый сплав АЛ4В
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
523
Прокладка крышки ограничителя (130-1107589)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Картон
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
589
Винт М8х18 крепления корпуса диафрагменного механизма (222501-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
3
3
3
3
3
Покрытие
цинкование
Рычаг ограничителя оборотов со штифтом в сборе (130-1107525)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
525
Крышка ограничителя (130-1107586)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 08
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
586
Пружина ограничителя (130-1107582)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Проволока II
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
582
Гайка М5 (250464-П8)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование
Винт пружины (130-1107596)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь А12
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
596
Шайба рычага (130-1107581-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь 08
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
581
Диафрагма с тягой в сборе (130-1107515)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
515
Диск диафрагмы (130-1107519)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Ткань диафраг менная
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
519
Крышка диафрагменного механизма с направляющей втулкой в сборе (130-1107505)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
505
Жиклер ограничителя вакуумный (130-1107537)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Латунь ЛС 59-1В
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
537
Жиклер ограничителя воздушный (130-1107538)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Латунь ЛС 59-1В
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
538
Ось дроссельной заслонки с рычагом в сборе (375-1107509-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
509
Заслонка дроссельная (375-1107531-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Сталь 08
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
531
Винт М3х8 (222963-П29)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
4
4
4
4
4
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Штифт 4х8 установочный (258387-П29)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Диффузор малый (121-1107044)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Цинковый сплав
Модель
121
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
044
Клапан насоса ускорения игольчатый нагнетательный (110-1107221)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Латунь ЛС 59-1В
Модель
110
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
221
Жиклер воздушный (375-1107445-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Латунь ЛС 59-1В
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
445
Пробка уровня горючего (К80-1107076)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Сталь А12
Модель
К80
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
076
Прокладка пробки (110-1107177)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
1
1
1
1
1
Фибра
Модель
110
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
177
Жиклер холостого хода (375-1107409-Б)
Дополнительная информация
Кол-во на Урал-375 2) Урал-375Д 3) Урал-375С 4) Урал-377 5) Урал-377С
2
2
2
2
2
Латунь ЛС 59-1В
Модель
375
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
409
