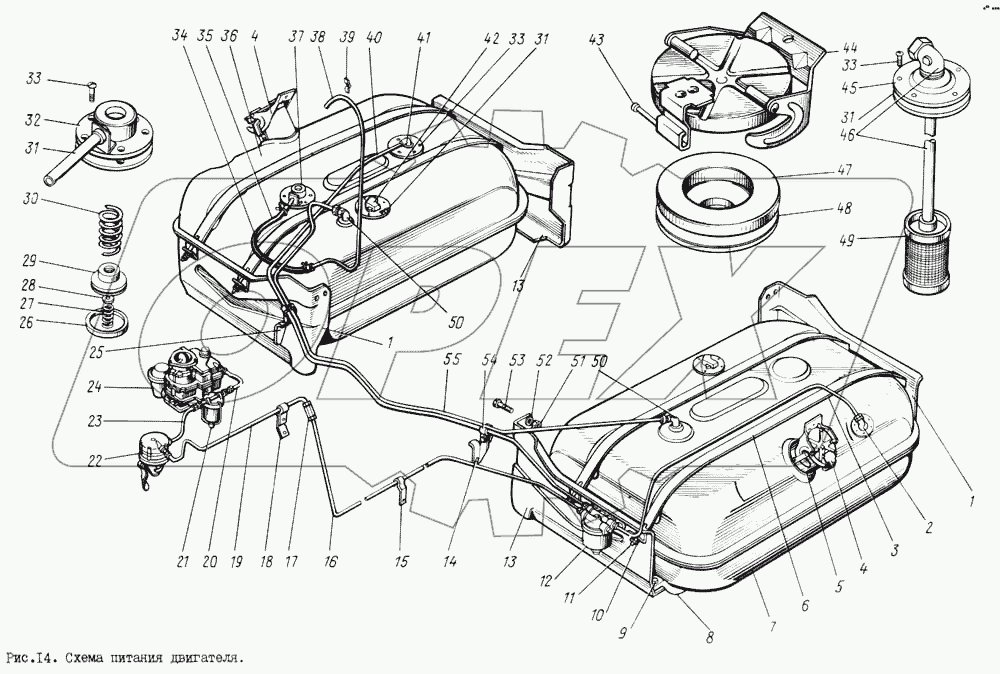

Автокаталог — Схема питания двигателя ЗИЛ-131 - 131Н, 131НА, 131НВ, 137Т (35)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Кронштейн крепления топливопроводов передний (137-1104083)
Дополнительная информация
1
Модель
137
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
083
Кронштейн крепления топливопроводов задний (137-1104089)
Дополнительная информация
1
Модель
137
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
089
Кронштейн крепления топливного бака задний (130-1101105-В)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
105
Трубка топливного бака приемная с фильтром в сборе (130-1104710-В)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
710
Трубка от топливного бака к фильтру-отстойнику в сборе (130Т-1104020-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130Т
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
020
Пробка топливного бака в сборе (131-1103010-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
010
Труба выдвижная топливного бака в сборе (164А-1101090)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
164А
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
090
Хомут крепления топливного бака в сборе (130-1101110-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
110
Топливный бак в сборе (131-1101010-В)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
010
Балка крепления топливного бака в сборе (130-1101206-Б2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
206
Балка крепления топливного бака в сборе (130-1101206-Б2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
206
Болт (201540-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
4
4
4
4
Покрытие
цинкование
Гайка (250512-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
8
8
8
8
Покрытие
цинкование
Шайба (252006-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
4
4
4
4
Покрытие
цинкование
Гайка (250512-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
8
8
8
8
Покрытие
цинкование
Шайба (252006-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
4
4
4
4
Покрытие
цинкование
Фильтр-отстойник топлива в сборе (43.13-1105010)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
43.13
Группа
Cистема питания двигателя
Подгруппа
Фильтр-отстойник топлива грубой очистки
Порядковый номер детали
010
Кронштейн крепления топливного бака передний (130-1101104-В)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
104
Кронштейн крепления топливопроводов левый (131-1104123)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
123
Скоба крепления топливопроводов (130-1104039)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
039
Трубка от фильтра-отстойника к топливному насосу в сборе (131-1104085)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
085
Трубка от фильтра-отстойника к топливному насосу в сборе (137-1104085)
Дополнительная информация
1
Модель
137
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
085
Штуцер соединительный (300303-418)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Покрытие
без покрытия
Скоба (308369-П29)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Трубка от фильтра-отстойника передняя в сборе (130Т-1104138-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130Т
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
138
Трубка от фильтра тонкой очистки к карбюратору в сборе (130-1104054-Г)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
054
Фильтр тонкой очистки топлива (43.13-1117010)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
43.13
Группа
Cистема питания двигателя
Подгруппа
Фильтр тонкой очистки топлива
Порядковый номер детали
010
Насос топливный Б10-1 в сборе (130Т-1106011-Б2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130Т
Группа
Cистема питания двигателя
Подгруппа
Насос топливный низкого давления
Порядковый номер детали
011
Трубка от топливного насоса к фильтру тонкой очистки в сборе (130-1104050-Г)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
050
Карбюратор К88АТ со штуцером в сборе (130-1107010-42)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Карбюратор
Порядковый номер детали
010
Дополнительно
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
Кронштейн крепления топливопроводов правый (131-1104122)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
122
Дно клапанов (131-1103089)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
089
Пружина впускного клапана (120-1103060)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
120
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
060
Клапан впускной топливного бака (130-1103050)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
050
Клапан выпускной топливного бака (130-1103040-А)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
040
Пружина выпускного клапана (120-1103065)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
120
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
065
Прокладка фланца приемной трубы (120-3806048-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
120
Группа
Приборы
Подгруппа
Указатель уровня топлива
Порядковый номер детали
048
Прокладка фланца приемной трубы (120-3806048-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
120
Группа
Приборы
Подгруппа
Указатель уровня топлива
Порядковый номер детали
048
Прокладка фланца приемной трубы (120-3806048-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
120
Группа
Приборы
Подгруппа
Указатель уровня топлива
Порядковый номер детали
048
Корпус клапанов топливного бака в сборе (131-1103052-Б2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
052
Винт (220076-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
10
10
10
10
Покрытие
цинкование
Винт (220076-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
5
5
5
5
Покрытие
цинкование
Винт (220076-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
10
10
10
10
Покрытие
цинкование
Шланг воздухоотводящей трубки соединительный (131-1101183)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
183
Хомут шланга (306799-П)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Покрытие
без покрытия
Бак топливный дополнительный в сборе (131-1102010-Г)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Бак топливный дополнительный
Порядковый номер детали
010
Клапан топливного бака в сборе (131-1103048-Б2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
048
Трубка топливного бака воздухоотводящая (131-1101241)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
241
Скоба (308742-П)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Покрытие
без покрытия
40
131-1104458
Трубка от дополнительного топливного бака к фильтру-отстойнику поперечная в сборе
Подробнее
Трубка от дополнительного топливного бака к фильтру-отстойнику поперечная в сборе (131-1104458)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
458
Трубка дополнительного топливного бака приемная с фильтром в сборе (131-1104708-А2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
708
Датчик указателя уровня топлива типа БМ117-Д-Т в сборе (130Т-3806040-01)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130Т
Группа
Приборы
Подгруппа
Указатель уровня топлива
Порядковый номер детали
040
Заклепка-ось (255113-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Покрытие
цинкование
Облицовка пробки топливного бака в сборе (130-1103070-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
070
Фланец крепления фильтра приемной трубки топливного бака (130-1104741-А)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
741
Угольник с приемной трубкой в сборе (131-1104012-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
012
Корпус пробки топливного бака в сборе (131-1103015)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
015
Прокладка пробки топливного бака (130-1103075-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Пробка топливного бака
Порядковый номер детали
075
Фильтр приемной трубки в сборе (130-1104712-В)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
130
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
712
Угольник соединительной трубки топливных баков (131-1104115-Б)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
2
2
2
2
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
115
Гайка (250514-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
12
12
12
12
Покрытие
цинкование
Шайба пружинная (252137-П2)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
12
12
12
12
Покрытие
фосфатирование и промасливание
Болт (201542-П8)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
8
8
8
8
Покрытие
цинкование
Скоба (306722-П29)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
4
4
4
6
Покрытие
цинкование и пассивирование (цинковое с хроматированием)
Трубка топливных баков соединительная в сборе (131-1104272-А)
Дополнительная информация
Кол-во на ЗИЛ-131Н 2) ЗИЛ-131НА 3) ЗИЛ-131НВ 4) ЗИЛ-137Т
1
1
1
1
Модель
131
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
272
