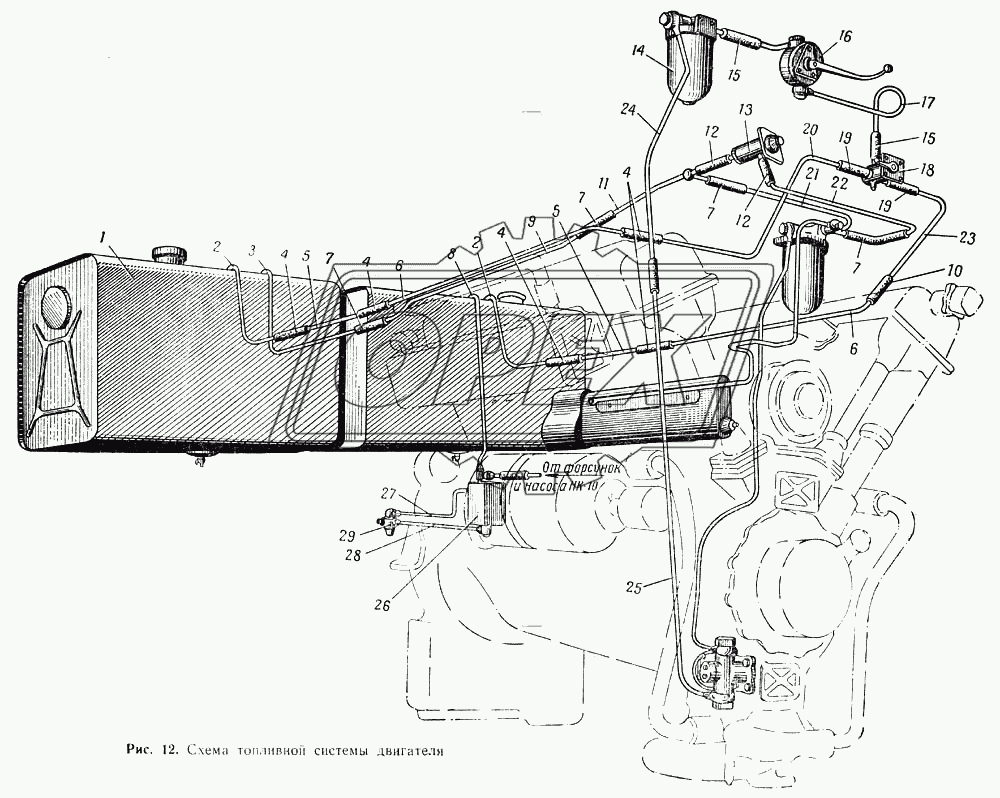

Автокаталог — Схема топливной системы двигателя МАЗ-537 - 537, 537 А, 537 Г, 537 Д (29)
| Масштаб,%: |  |
 |
 |
|
1% | 300% |
№
Номер детали
Наименование детали
Каталог
Втулка (200-1203042)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,016
Модель
200
Группа
Система выпуска газов двигателя
Подгруппа
Трубы и подвеска глушителя
Порядковый номер детали
042
Шланг защитный (535-А-1104522)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,1
Модель
535-А
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
522
Болт поворотного угольника (535А-1104224)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
3
3
3
3
Примечание
0,095
Модель
535А
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
224
Прокладка (535А-1104226)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
6
6
6
6
Примечание
0,006
Модель
535А
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
226
Прокладка (535А-1104237)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
6
6
6
6
Примечание
0,007
Модель
535А
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
237
Прокладка (535А-1104526-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
11
11
11
11
Примечание
0,01
Модель
535А
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
526
Прокладка резиновая (535А-1804397-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Примечание
0,006
Модель
535А
Группа
Коробка раздаточная
Подгруппа
Привод управления механизмом переключения передач
Порядковый номер детали
397
Прокладка (535А-3506223-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
5
5
5
5
Примечание
0,005
Модель
535А
Группа
Тормоза
Подгруппа
Трубопроводы пневмотормозов
Порядковый номер детали
223
Прокладка (535Б-1018296)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
4
4
4
4
Примечание
0,015
Модель
535Б
Группа
Двигатель
Подгруппа
Маслопроводы
Порядковый номер детали
296
Патрубок соединительный топливопроводов (537-1104194)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,042
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
194
Зажим проходной топливного фильтра двигателя (537-1104238)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,06
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
238
Трубка выпуска воздуха в сборе (537-1104502)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,253
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
502
Топливопровод сливной от насоса НК-10 к бачку в сборе (537-1104516)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,17
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
516
Зажим топливного фильтра двигателя Д12А (537-1104525)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,04
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
525
Угольник поворотный с патрубком в сборе (537-1104530)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,03
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
530
Патрубок с угольником в сборе (537-1104539)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,01
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
539
Бак топливный в сборе (537-1101010-А)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
66,26
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Бак топливный
Порядковый номер детали
010
Топливопровод от баков к распределительному крану I-й (537-1104202-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,16
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
202
Топливопровод от клапана выпуска воздуха к правому топливному баку III-й (537-1104252)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,178
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
252
Шланг соединительный (537-1104211)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
6
6
6
6
Примечание
0,035
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
211
Топливопровод от баков к распределительному крану II-й (537-1104264)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,137
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
264
Топливопровод от баков к распределительному крану III-й (537-1104268)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,37
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
268
Шланг соединительный (537-1104544)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
5
5
5
5
Примечание
0,028
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
544
Труба вентиляционная (537-1104277)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,225
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
277
Топливопровод от клапана выпуска воздуха к правому топливному баку II-й (537-1104250)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,199
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
250
Шланг соединительный (537-1104213)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
3
3
3
3
Примечание
0,05
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
213
11
537-1104246
Топливопровод от клапана выпуска воздуха к правому топливному баку I-й в сборе
Подробнее
Топливопровод от клапана выпуска воздуха к правому топливному баку I-й в сборе (537-1104246)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,175
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
246
Шланг соединительный (537-1104546)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,017
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
546
Клапан выпуска воздуха (401.05.65сб-3)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Фильтр грубой очистки топлива в сборе (537-1105510-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
2,25
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Фильтр-отстойник топлива грубой очистки
Порядковый номер детали
510
Шланг соединительный (537-Б-1104212)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,033
Модель
537-Б
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
212
Ручной насос РНА-1А с фланцем и уплотнителем в сборе (537-1105710-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,62
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Фильтр-отстойник топлива грубой очистки
Порядковый номер детали
710
Топливопровод от распределительного крана к ручному насосу в сборе (537-1104214-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,26
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
214
Кран топливораспределительный в сборе (537-1105810)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,005
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Фильтр-отстойник топлива грубой очистки
Порядковый номер детали
810
Шланг соединительный (535А-1035066)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
2
2
2
2
Примечание
0,08
Модель
535А
Группа
Двигатель
Подгруппа
1035
Порядковый номер детали
066
Топливопровод от правого бака к распределительному крану 1Y-й в сборе (537-1104270)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,23
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
270
Топливопровод беспрерывного удаления воздуха в сборе (537-1104240-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,465
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
240
Топливопровод сливной от фильтров к клапану выпуска воздуха (537-1104242-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,076
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
242
Топливопровод от левого бака к распределительному крану 1Y-й в сборе (537-1104271)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,2
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
271
Топливопровод от фильтра грубой очистки к соединительному шлангу в сборе (537-1104230-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,365
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
230
Топливопровод от соединительного шланга к насосу БНК-12ТК в сборе (537-1104234-Б)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,025
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
234
Бачок для слива топлива с трубкой в сборе (537-1105658)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
1,85
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Фильтр-отстойник топлива грубой очистки
Порядковый номер детали
658
Трубка дренажная (537-1104279)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,18
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
279
Топливопровод сливной от бачка к клапану (537-1104254)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,125
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
254
Клапан сливной в сборе (537-1104410)
Дополнительная информация
Кол-во на 537 2) 537 Д 3) 537 А 4) 537 Г
1
1
1
1
Примечание
0,55
Модель
537
Группа
Cистема питания двигателя
Подгруппа
Трубопроводы топливные
Порядковый номер детали
410
