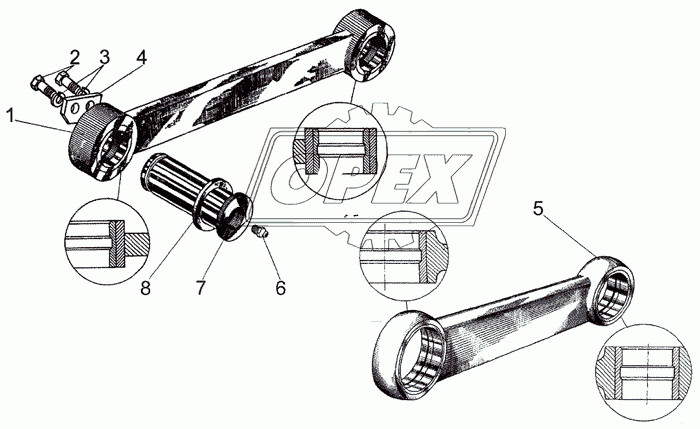

Автокаталог — Рычаг 1 МУП-351 - МУП-351 (7)
№
Номер детали
Наименование детали
Каталог


Рычаг (82.7-0002010)
Дополнительная информация
Количество
2
Примечание
доп. замена поз. 5
Модель
82.7
Подгруппа
0002
Порядковый номер детали
010


Болт (M10-6gx25.88.35.019)
Дополнительная информация
Количество
2
Примечание
ГОСТ 7796-70


Шайба (10 Л)
Дополнительная информация
Количество
2
Примечание
ОСТ 37.001.115-75


Фиксатор (351-0110011)
Дополнительная информация
Количество
2
Модель
351
Подгруппа
0110
Порядковый номер детали
011


Рычаг (82.7-0002050)
Дополнительная информация
Количество
2
Примечание
доп. замена поз. 1
Модель
82.7
Подгруппа
0002
Порядковый номер детали
050


Масленка (1.3.Ц9.хр)
Дополнительная информация
Количество
2
Примечание
ГОСТ 19853-74


Палец (351-0000023)
Дополнительная информация
Количество
2
Модель
351
Подгруппа
0000
Порядковый номер детали
023


Шайба (82.7-0000022)
Дополнительная информация
Количество
2
Модель
82.7
Подгруппа
0000
Порядковый номер детали
022
