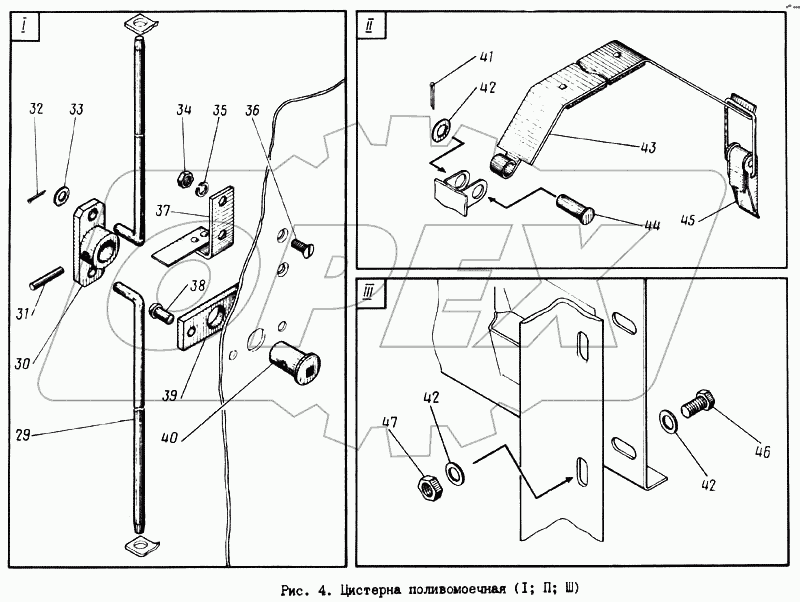

Автокаталог — Цистерна поливомоечная 2 КО-713 - КО-713 (6)

Расширенный поиск
question
Расширенный поиск
Поиск по автокаталогу

Если вы ищете запчасть по названию или по части заводского номера, просто введите это название или часть номера (например, "Крыло заднее левое" или "8404015") в поле и нажмите кнопку поиска или Enter. Автокаталог выдаст результаты поиска, в которых вы сможете выбрать именно ту позицию, которую искали, и перейти на нужную страницу автокаталога по ссылке.

Имейте в виду, что чем более точно и полно вы будете указывать название или номер, тем более корректными будут и результаты поиска, которые выводятся помарочно, помодельно в алфавитном порядке. Следует понимать, что зачастую одна и та же деталь, например, то же самое "крыло" может использоваться в большом количестве техники, поэтому следует уточнять искомые характеристики, указав, например, дополнительно "заднее", а еще лучше будет сразу указать "левое", так мы еще сузим поиск.

В этом же поле вы можете указать сразу, запчасть к какой именно технике вы ищете. Например, "крыло заднее левое ваз 2110". Так вы получите результат, максимально отвечающий тому, что вы ищете. Если вы точно знаете полный заводской номер запчасти, например "11180-8404015-00", или точное полное название, например, "Гайка М12х1,25-6Н", вы можете установить галочку "точное совпадение", чтобы сократить объем выдаваемых результатов поиска и сделать их более релевантными вашему запросу.

Также вы можете воспользоваться функцией расширенного поиска по автокаталогу, где можете выбрать группу техники, марку и модель, в которых вы ищете ту или иную запчасть.

Реализованный в автокаталоге морфологический поиск позволяет находить различные слова и их словоформы, а также словосочетания, содержащиеся в названиях номенклатуры деталей, вне зависимости от того, в какой последовательности, в каком склонении, падеже, числе вы вводите слова для поиска по ним. Поиск ведется по подстроке.

Желаем удачного поиска!

Масштаб,%: -10% +10% Расширить Масштаб 100% 1% 300%
Номер детали
Наименование детали
Каталог

Шайба (12.65Г.6402)

Дополнительная информация

Кол-во на КО-713
18

Гайка (М12-5915)

Дополнительная информация

Кол-во на КО-713
18
Корзина3
КО-713.10.05.000
Установка маслобака
Подробнее

Установка маслобака (КО-713.10.05.000)

Дополнительная информация

Кол-во на КО-713
1

Шайба (14-11371)

Дополнительная информация

Кол-во на КО-713
5

Шплинт (4х25-397)

Дополнительная информация

Кол-во на КО-713
5

Болт (16х100-3033)

Дополнительная информация

Кол-во на КО-713
1
Корзина7
ПМ130-110.003
Маховичок
Подробнее

Маховичок (ПМ130-110.003)

Дополнительная информация

Кол-во на КО-713
1

Примечание
2

Ось (6-14d11х40-9650)

Дополнительная информация

Кол-во на КО-713
1
Корзина9
2-14d11х100-9650

Ось (2-14d11х100-9650)

Дополнительная информация

Кол-во на КО-713
2
Корзина10
ПМ130Б-110.300
Крышка
Подробнее

Крышка (ПМ130Б-110.300)

Дополнительная информация

Кол-во на КО-713
1
Корзина11
ПМ130-110.005Б
Прокладка
Подробнее

Прокладка (ПМ130-110.005Б)

Дополнительная информация

Кол-во на КО-713
1
Корзина12
КО-713.10.03.000
Труба контрольная
Подробнее

Труба контрольная (КО-713.10.03.000)

Дополнительная информация

Кол-во на КО-713
1
Корзина13
ПМ20-110.004
Профиль
Подробнее

Профиль (ПМ20-110.004)

Дополнительная информация

Кол-во на КО-713
1
Корзина14
ГЗ-70-2217
Головка
Подробнее

Головка (ГЗ-70-2217)

Дополнительная информация

Кол-во на КО-713
1
Корзина15
ГЦ-70-2217
Головка
Подробнее

Головка (ГЦ-70-2217)

Дополнительная информация

Кол-во на КО-713
1
Корзина16
11ч38п0965
Кран шаровой
Подробнее

Кран шаровой (11ч38п0965)

Дополнительная информация

Кол-во на КО-713
1
Корзина17
ПМ130-200.010А
Контргайка
Подробнее

Контргайка (ПМ130-200.010А)

Дополнительная информация

Кол-во на КО-713
1
Корзина18
КО-002.11.04.000
Дверь левая
Подробнее

Дверь левая (КО-002.11.04.000)

Дополнительная информация

Кол-во на КО-713
1

Примечание
3
Корзина19
КО-002.11.02.000
Дверь правая
Подробнее

Дверь правая (КО-002.11.02.000)

Дополнительная информация

Кол-во на КО-713
1

Примечание
3
Корзина20
КО-713.10.06.000
Дополнительное оборудование
Подробнее

Дополнительное оборудование (КО-713.10.06.000)

Дополнительная информация

Кол-во на КО-713
1
Корзина21
КО-713.10.00.001
Волнорез
Подробнее

Волнорез (КО-713.10.00.001)

Дополнительная информация

Кол-во на КО-713
8

Болт (М12х30-7798)

Дополнительная информация

Кол-во на КО-713
12
Корзина23
КО-713.10.04.000
Стойка
Подробнее

Стойка (КО-713.10.04.000)

Дополнительная информация

Кол-во на КО-713
2
Корзина24
ПМ20-200.012
Прокладка
Подробнее

Прокладка (ПМ20-200.012)

Дополнительная информация

Кол-во на КО-713
1
Корзина25
КО-713.10.01.000
Цистерна
Подробнее

Цистерна (КО-713.10.01.000)

Дополнительная информация

Кол-во на КО-713
1

Примечание
4
Корзина26
КО-713.10.02.000
Клапан
Подробнее

Клапан (КО-713.10.02.000)

Дополнительная информация

Кол-во на КО-713
1

Болт (М12х40-7798)

Дополнительная информация

Кол-во на КО-713
6
Корзина28
ПМ130Б-100.010
Прокладка
Подробнее

Прокладка (ПМ130Б-100.010)

Дополнительная информация

Кол-во на КО-713
1
Корзина29
КО-002.11.02.002
Штырь
Подробнее

Штырь (КО-002.11.02.002)

Дополнительная информация

Кол-во на КО-713
2
Корзина30
АС-157.016.720
Поводок
Подробнее

Поводок (АС-157.016.720)

Дополнительная информация

Кол-во на КО-713
1

Штифт (6х36-3128)

Дополнительная информация

Кол-во на КО-713
1

Шплинт (2х16-397)

Дополнительная информация

Кол-во на КО-713
2

Шайба (8-11371)

Дополнительная информация

Кол-во на КО-713
2

Гайка (М6-5915)

Дополнительная информация

Кол-во на КО-713
2

Шайба (6.65Г-6402)

Дополнительная информация

Кол-во на КО-713
2

Винт (М6х16-17473)

Дополнительная информация

Кол-во на КО-713
2
Корзина37
КО-002.11.02.100
Защелка
Подробнее

Защелка (КО-002.11.02.100)

Дополнительная информация

Кол-во на КО-713
1
Корзина38
8х16-10299
Заклепка
Подробнее

Заклепка (8х16-10299)

Дополнительная информация

Кол-во на КО-713
2
Корзина39
КПМ2-15-48
Планка
Подробнее

Планка (КПМ2-15-48)

Дополнительная информация

Кол-во на КО-713
1
Корзина40
КО-002.11.02.005
Втулка
Подробнее

Втулка (КО-002.11.02.005)

Дополнительная информация

Кол-во на КО-713
1
Корзина41
3,2х20-397
Шплинт
Подробнее

Шплинт (3,2х20-397)

Дополнительная информация

Кол-во на КО-713
1

Шайба (10-11371)

Дополнительная информация

Кол-во на КО-713
73
Корзина43
КО-002.11.09.000
Прижим
Подробнее

Прижим (КО-002.11.09.000)

Дополнительная информация

Кол-во на КО-713
1
Корзина44
6-10d11х30-9650

Ось (6-10d11х30-9650)

Дополнительная информация

Кол-во на КО-713
1
Корзина45
АКПМЗ-041.100
Замок
Подробнее

Замок (АКПМЗ-041.100)

Дополнительная информация

Кол-во на КО-713
1

Болт (М10х20-7798)

Дополнительная информация

Кол-во на КО-713
36

Гайка (М10-5915)

Дополнительная информация

Кол-во на КО-713
36
