Ходовая часть трактора

Ходовая часть трактора (ХЧ) – ключевой функциональный узел, который обеспечивает перемещение сельхозтехники с заданной скоростью. Она представляет собой тележку, на которой компонуются все его механизмы и агрегаты. Предназначена ХЧ для: Преобразования вращательного момента (от колес или звездочек) в поступательное движение трактора. Создания силы тяги, необходимой для передвижения прицепных и навесных механизмов. Приведения в рабочее состояние систем и узлов трактора. Амортизации толчков и ударов при движении, обеспечении плавности хода машины. От конструкции ходовой части зависят такие технические показатели трактора как: сила тяги, проходимость, маневренность, плавность хода, устойчивость и др.

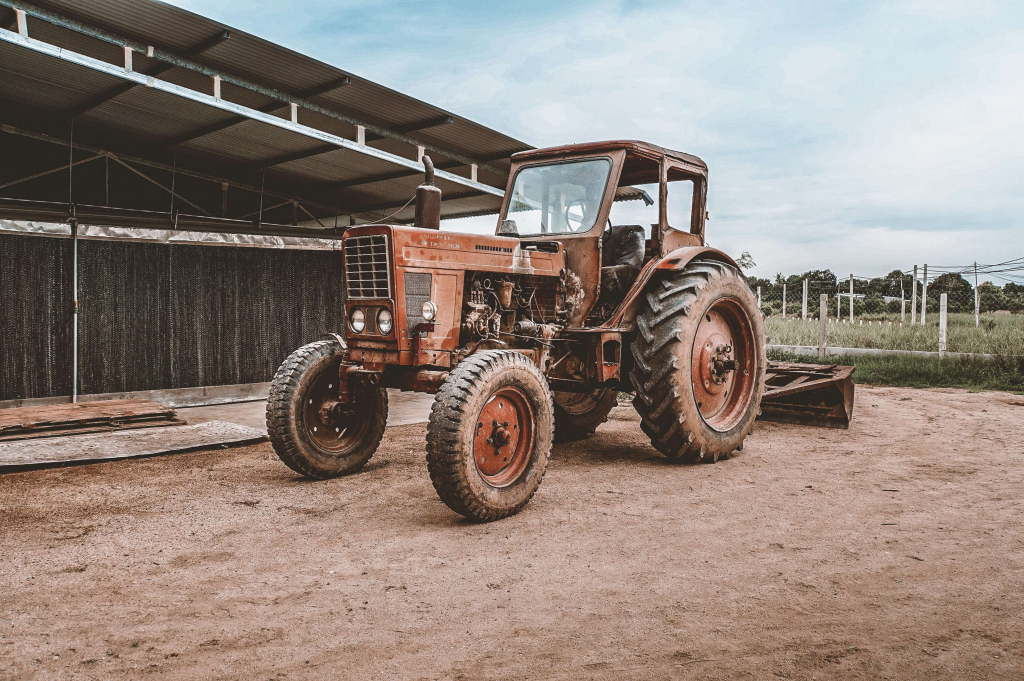

Устройство ходовой части

Во время эксплуатации спецтехники, к которой относятся колесные и гусеничные тракторы, возникают поломки в наиболее функционально нагруженных системах. К таким относится ходовая система. Поэтому важно знать устройство ходовой части трактора: колесного и гусеничного.

Основными составляющими ходовой части трактора являются:

• Остов или рама.
• Движитель.
• Мост.
• Подвеска.

Остов

Остов – это несущая система, соединяющая все части трактора в единый агрегат.

Остовы бывают:

• Рамные, лонжеронные сварные конструкции, в состав которых входят два лонжерона (продольные стальные балки), соединенные между собой поперечными траверсами, служащие опорами для агрегатов и механизмов. Рама может быть выполнена из двух компонентов, соединенных между собой шарниром, либо цельной. Такая конструкция отличается прочностью, жесткостью, отличным доступом к отдельным агрегатам, но есть и минус – имеет большую массу. Рама может быть лонжеронной (из продольных балок) или хребтовой. Рамные остовы применяют на гусеничных тракторах, а также на некоторых колесных тракторах.
• Полурамные варианты, широко применяющиеся на спецтехнике. Полурамный остов выполняется из литых корпусов, на которые устанавливаются основные узлы, и двух продольных балок для установки двигателя, соединенных спереди поперечным брусом. На облегченной полураме (она имеет малый вес по сравнению с рамной конструкцией) также крепится ось передних колес, либо передняя часть гусеничных движителей. Используется данный вариант остова на универсальных пропашных машинах. Обладает прочностью, достаточно высокой стойкостью к нагрузкам и вибрациям. Преимущество полурамы в доступности обслуживания основных узлов трактора, но доступ к второстепенным деталям затруднен. Полурамные машины чаще встречаются, чем машины с другим типом остова. Такие рамы устанавливаются на универсальной, сельскохозяйственной и коммунальной технике.
• Безрамные остовы представляют собой жесткие соединения корпусных деталей трактора и корпусов агрегатов силовой передачи. Такую конструкцию образуют соединенные между собой в общую жесткую систему картеры двигателя, муфты сцепления, коробки передач и заднего моста. Безрамная техника компактная, обладает высокой жесткостью. Но есть большие сложности в обслуживании и ремонте таких агрегатов из-за труднодоступности отдельных узлов и деталей, а также в сложных условиях навешивания дополнительных агрегатов. Это объясняет ограниченное использование тракторов с безрамными остовами.

Движитель

Движитель принимает от всех агрегатов, в том числе, трансмиссии момент нагрузки и превращает его в поступательное движение трактора по заданной траектории, осуществляет сцепление с дорогой, изменение направления движения.

Типы движителей тракторов:

• Колесные, которые подразделяются по «колесной формуле», отражающей общее число колес, ведущих колес и их размеры.
• Гусеничные, сложные узлы ХЧ в конструктивном плане гусеничных тракторов. Внутренняя поверхность металлической гусеницы является гладкой поверхностью, по которой опорные катки передвигаются с гораздо меньшим сопротивлением, чем колеса по грунту. Преимуществом гусеничных движителей перед колесными является то, что они имеют большую площадь сцепления с поверхностью. За счет этого гусеничные машины используются на работах, на почвах разной степени влажности и в любое время года.
• Полугусеничные, совмещающие колеса и гусеницы.

Мост

Мост, или ведущий мост – это группа механизмов трансмиссии, определяющих передачу и увеличение крутящего момента от коробки передач к ведущим колесам трактора или к ведущим звездочкам гусеничного трактора.

В соответствии с конструкцией колесные тракторы могут иметь один ведущий мост: задний или два ведущих моста (задний и передний). В последнем случае трактор имеет повышенную проходимость. Основными механизмами ведущих мостов колесных тракторов являются главная передача, дифференциал, конечные передачи, тормоза, полуоси. Ведущие мосты трактора на гусеничном ходу устанавливают сзади машины, поэтому их называют задними.

Используются два основных типа:

• С фрикционными муфтами управления поворотом.
• С планетарными механизмами управления поворотом (планетарными редукторами).

Подвеска

Одним из важных условий, влияющих на долговечность трактора, на комфорт и безопасность тракториста, является плавность хода машины. Ее обеспечивает одна из основных систем ходовой части – подвеска. Кроме этой функции подвеска необходима для соединения рамы трактора с элементами движителя. По сути она выступает в качестве связующего звена между трактором и поверхностью, по которой он передвигается.

Подвеска отвечает за:

• передачу на раму сил и моментов, которые образуются при взаимодействии движителей с поверхностью.
• связь движителей с рамой.
• плавность хода трактора.

• Направляющих элементов, определяющих нужную траекторию движения трактора, разгружающих упругие элементы от продольных и боковых усилий, реактивных моментов во время передачи крутящего момента на движители и во время торможения. В качестве этих устройств используются различной конструкции рычаги.
• Упругого устройства, элементы которого смягчают толчки и удары, передаваемые на раму трактора во время его движения. Элементы упругого устройства: листовые рессоры, спиральные пружины, торсионы.
• Гасящего устройства, функция которого – гашение колебаний рамы или кузова, которые вызываются за счет упругих элементов. Это амортизаторы, пневматические и гидропневматические устройства.

В соответствии с типом направляющего устройства различаются и подвески. Направляющее устройство может быть независимым и зависимым, подвески называются идентично. Независимая подвеска не передает основную массу толчков и ударов на остов трактора, так как не имеет жесткой связи осей колес с балкой передней оси. У тракторов с независимой подвеской большее сцепление с дорогой, что безопасно в их эксплуатации – достигается хорошая управляемость, малые крены, обратная связь руления. Зависимая подвеска имеет жесткую связь осей колес с остовом трактора. В связи с этим все толчки, получаемые колесами от неровностей почвы, передаются на трактор. Поэтому такой тип подвески не нашел широкого применения. Но у этого типа подвесок есть свои достоинства: простота конструкции, прочность, устойчивость к повреждениям.
