Порядок работы цилиндров ЗИЛ 130

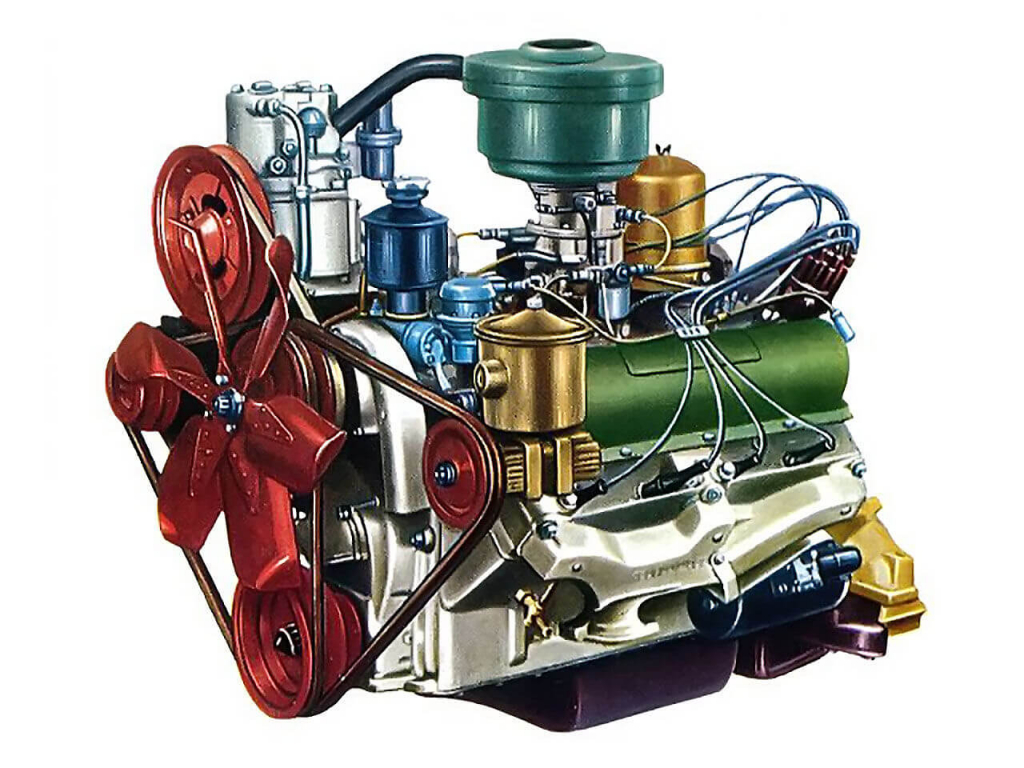

Мотор ЗИЛ 130 впервые был выпущен в 1964 году. Двигатель долгое время оставался образцом качества, поэтому он превратился в востребованный аппарат грузовой техники. Поэтому нередко многие спрашивают, каков порядок зажигания 8 цилиндров у ЗИЛ-130

Характеристики

Третий по стойкости к российским условиям 6-литровый мотор обладает V-образной конфигурацией, восемью цилиндрами, диаметром рабочей камеры вытеснения 100 миллиметров, 95-миллиметровым поршневым ходом и двумя клапанами. Двигатель работает на номинальной мощности в 150 лошадиных сил, совершает 3200 оборотов за минуту и имеет двухкамерную топливную подачу. В моторе работает жидкостная охлаждающая система.

Данный агрегат был уменьшен в объеме до 6-ти литров, что помогло снизить топливный расход. В нем встал двухкамерный тип карбюраторной системы со специальным ограничителем оборотов. Стоит указать, что у модели мотора ЗИЛ 130 есть модификации.

На первые советские машины ставили классические карбюраторные моторы с V-образными рабочими камерами вытеснения. В подобной системе двигатель достигал в объеме 5200 сантиметров в кубе. Спустя некоторое время разработчики убедились, что техника не развивает нужного потенциала. Из-за этого была изготовлена V-образная модель на 8 цилиндров. Благодаря увеличению количества последних деталей удалось увеличить мощность силового агрегата до 150 лошадиных сил. Такой потенциал не развивал ни мотор 357 марки, ни агрегат 131 марки. Впоследствии конструкторами был создан вариант, который давал водителю разгоняться до 90 км/ч благодаря четырехтактному циклу совершаемой работы и верхнему клапанному расположению.

Блок цилиндров

Блок рабочих камер вытеснения выполнен из чугуна. В нем представлены вставные гильзы шириной 7,5 миллиметров. Уплотнение верха гильз осуществляется с помощью зажима бурта элемента у блока и его головки через асбостальную прокладку. Внизу уплотнение осуществляется с помощью двух резиновых колец.

С 1970-го года на моторах, чтобы предупредить образование трещин, у средних цилиндровых блоков на перетяжке болтов крепления головок в отверстия были введены цековки и увеличены болты в длину. В блоках, которые не имеют цековок в резьбе, использованы короткие с удлиненными болтами.

Головка камер выполняется из алюминия, в нее вставлены седла и направляющие клапанов. У блока и головок находятся асбостальные типы прокладок. Каждая блочная головка прикрепляется к цилиндровым деталям с помощью 17 болтов. Порядок работы цилиндров ЗИЛ 130 выглядит следующим образом: 1,5,4,2,6,3,7,8. При этом нумерация их представлена в следующем виде: правые рабочие камеры вытеснения обозначаются цифрами 1, 2, 3 и 4, а левые — 5, 6, 7 и 8. Распределительный вал установлен в блоке. Силовой агрегат с таким расположением блоков ставится на ЗИЛ-130, 131, 375 и 508.

Принцип работы

Для общего понимания того, как выглядит порядок зажигания ЗИЛ 130 8 цилиндров, необходимо указать на принцип работы двигателя. Мотор работает благодаря функционированию кривошитно-шатунного, газораспределительного механизма, системы охлаждения, смазки и питания. Кривошипно-шатунный механизм при сгорании топлива расширяет, преобразовывает движение коленчато-валового поршня. В нем находятся блоки рабочих камер вытеснения с картерами, поршни, шатуны с другими деталями.

Блок цилиндров считается основной деталью силового механизма. К нему крепятся все элементы. В них находятся камеры сгорания, которые охлаждаются через особо сконструированную полость. Там же располагаются детали, отвечающие за правильное функционирование распределительного механизма поступающего газа: впускные с выпускными топливными каналами и направляющими устройствами. Распредвал представлен в правом и левом цилиндровом ряду. Вращаясь, его штанга надавливает на винт механизма, нажимает на поверхность клапана и открывает канал в головках рабочих камер вытеснения. Распределительный вал действует на толкатели камер. Газовый распределительный механизм с верхним клапанным местонахождением улучшает форму камеры сгорания, наполняет цилиндры и создает условия, при которых сгорает топливная смесь. Улучшенная форма камеры повышает мощность аппарата.

Коленчатый вал включает в себя шатунные шейки с противовесами. Местонахождение шатунных шеек в коленвале зависит от числа цилиндров. В движке V-образной конфигурации их в несколько раз меньше, чем рабочих камер внутреннего сгорания, поскольку на одну шейку валового шатуна установлено по несколько шатунов на левый с правым рядом цилиндров. Детали сделаны на разных промежутках, чтобы рабочие такты равномерно чередовались. В восьмицилиндровом V-образном двигателе представлено по четыре шейки, которые находятся под 90 градусным углом.

Помимо шеек, в камерах ВСД находятся клапаны. Они открываются и закрываются, в зависимости от того как направлены поршни и необходимы для наполнения двигателя топливом.

Для того чтобы двигатель не перегревался во время своей работы, у блока камер сгорания и пускового подогревателя находятся краники с резьбовыми отверстиями, которые впускают охлаждающую жидкость. Принудительная циркуляция охлаждающей жидкости осуществляется с помощью водяного насоса, а усиленное охлаждение происходит благодаря интенсивному обдуву радиатора воздухом.

Принцип зажигания

Чтобы лучше изучить тему о том, какой порядок работы цилиндров двигателя ЗИЛ-130, следует знать, как происходит зажигание. Его порядок следует знать, чтобы производить сборку мотора в ходе капитального ремонта и во время снятия распределителя. Чтобы установить зажигание на ЗИЛ 130, необходимо выполнить следующую процедуру:

• Откорректировать поршневой ход первого цилиндра, поместить рядом с тактом сжатия наверх. Для этого нужно прокрутить коленвал, пока отверстие фрикционного кольца не будет стоять у показателя ВМТ на установочном указателе. Его можно рассмотреть на ограничительном датчике предельно разрешенного количества оборотов.
• Изменить положение валового паза распределительного устройства. Этому элементу нужно находиться параллельно риску фланца наверху. После правления компонент следует поместить в блок. До того, как установить трамблерный привод, следует посмотреть при этом, чтобы отверстия на нижнем фланце корпуса соответствовали пазам, которые необходимы для болтового монтажа. Затем угол у осевой пазовой направляющей и соединительной осью обязан быть примерно 15 градусов.
• Повернуть коленвал при смещении величины угла опережения зажигания. Для вращения вала следует использовать рукоять пуска. В ходе работы коленвальное отверстие шкива совместить с фильтром радиопомех в катушке зажигания.
• Высвободить фиксационный болт пластины. После этого вставить в гнездо распределитель в положении, при котором корректорный октан смотрит вверх. Роторный электрод распределить у клеммы первой камеры сгорания.
• Устранить зазоры распределительного прибора. Установить трамблерную установку значит снять покрышку, повернуть распредвал с помощью бегунка слева направо, включить зажигание и повернуть корпус до зажигания массы с центральным проводом. После корректировки зазор концевой проводниковой части с массой не должен быть более трех миллиметров.
• Затянуть болт, который фиксирует пластину распределительного устройства. Проверить соединение проводов. Следует, чтобы они были вставлены так, как требует порядок цилиндров ЗИЛ 130. До того, как поставить механизм зажигания, следует сделать проверку контактного расстояния проводников прерывателя. Если зазор больше нормальных обозначений, следует выполнить корректировку его в нужную сторону. Важно установить показатель верхней пластины на корректоре октана на О.

В результате, мотор ЗИЛ-130 неспроста служит эталоном советского силового двигателя. Порядок работы цилиндров ЗИЛ сложен, но хорошо продуман, благодаря чему грузовая техника с ним двигается максимально плавно, надежно и с наименьшим количеством расхода топлива. Четырехтактный восьмицилиндровый агрегат с карбюраторной системой подачи топлива служит одним из наиболее надежных аппаратов советского типа, поэтому сохраняет свою востребованность по сегодняшний день. Для лучшего обслуживания, капитального ремонта техники следует внимательно изучить конструктивные особенности, порядок работы двигателя, представленные выше.
