Начиная с мая 2022 года на двигателях ЯМЗ 656…, соответствующих классу Евро-4 и Евро-5 взамен рамп 6585.1112303 и 6585.1112304 применяются две рампы 5340.1112303-20.
Они отличаются трубками высокого давления, подходящими к рампам, трубкой отводящей ТНВД, добавлением кронштейнов рамп.
В случае выхода из строя одной из рамп 6585.1112303 и 6585.1112304 допускается возможность установки двух рамп 5340.1112303-20 с комплектом деталей.
Список деталей, необходимых для установки, представлен в таблице:
|
№ |
Название |
Обозначение |
Кол. |
Рисунок и позиция |
|
1 |
Рампа |
5340.1112303-20 |
1 |
Рис. 1 п.6 |
|
2 |
Рампа |
5340.1112303-20 |
1 |
Рис. 1 п.6 |
|
3 |
Кронштейн топливной рампы |
6565.1112312 |
2 |
Рис. 1 п.9 |
|
4 |
Болт М14-6gх30 |
9.1339 |
4 |
Рис. 1 п.12 |
|
5 |
Болт М8-6Х30 |
8.9064 |
4 |
Рис. 1 п.14 |
|
6 |
Гайка М8 |
8.9301 |
4 |
Рис. 1 п.7 |
|
7 |
Топливопровод высокого давления 1-го цилиндра |
6565.1112410-10 |
1 |
Рис. 1 п.1 |
|
8 |
Топливопровод высокого давления 2-го цилиндра |
6565.1112410-10 |
1 |
Рис. 1 п.2 |
|
9 |
Топливопровод высокого давления 3-го цилиндра |
6565.1112410-10 |
1 |
Рис. 1 п.3 |
|
10 |
Топливопровод высокого давления 4-го цилиндра |
6565.1112410-10 |
1 |
Рис. 1 п.13 |
|
11 |
Топливопровод высокого давления 5-го цилиндра |
6565.1112410-10 |
1 |
Рис. 1 п.10 |
|
12 |
Топливопровод высокого давления 6-го цилиндра |
6565.1112410-10 |
1 |
Рис. 1 п.11 |
|
13 |
Фитинг прямой |
651.1104282-10 |
1 |
Рис. 1 п.5 |
|
14 |
Пробка |
316182-П29 |
1 |
Рис. 1 п.8 |
|
15 |
Трубка насоса высокого давления |
6565.1111670 |
2 |
Рис.2 п.3 |
|
16 |
Трубка насоса высокого давления |
6565.1111672 |
2 |
Рис.2 п.1 |
|
17 |
Трубка соединительная аккумуляторов |
6565.1111675 |
1 |
Рис. 2 п.2 |
|
18 |
Топливопровод дренажный |
6565.1104385 |
1 |
Рис.3 п.2 |
|
19 |
Топливопровод отводящий |
6565.1104384 |
1 |
Рис.3 п.1 |
|
20 |
Кронштейн |
6565.1104357 |
1 |
Рис.3 п.4 |
|
21 |
Болт М6-6gх20 |
8.9226 |
1 |
Рис.3 п.5 |
|
22 |
Болт М6-6gх35 |
8.9229 |
1 |
Рис.3 п.3 |
При установке рамп и трубок высокого и низкого давления рекомендуется:
1. Ослабить болты крепления ТНВД.
2. Вывернуть опоры рамп, установить на их место кронштейны рамп используя болты 9.1339 (затянуть болты от «руки»).
3. Наживить болты крепления рампы к кронштейну и гайки трубок на рампы и ТНВД вручную.
4. Окончательно затянуть болты крепления ТНВД, кронштейнов, рамп, трубок.
Моменты затяжек деталей:
1. Гайки крепления трубок – от 40 до 45 Нм
2. Фитинг прямой 651.1104282-10 (Рис. 1 п.5) – от 18 до 22 Нм
3. Пробка 316182-П29 (Рис. 1 п.8) – от 39,2 до 54,92 Нм
4. Гайка 8.9301 (Рис. 1 п.7) – от 21,57 до 24,54 Нм
5. Болт 9.1339 (Рис. 1 п.12) – от 108 до 157 Нм
6. Болт 8.9226 и 8.9229 (Рис.3 п.5, п.3) – от 7,84 до 9,8 Нм
7. Болты крепления ТНВД – от 28 до 36 Нм

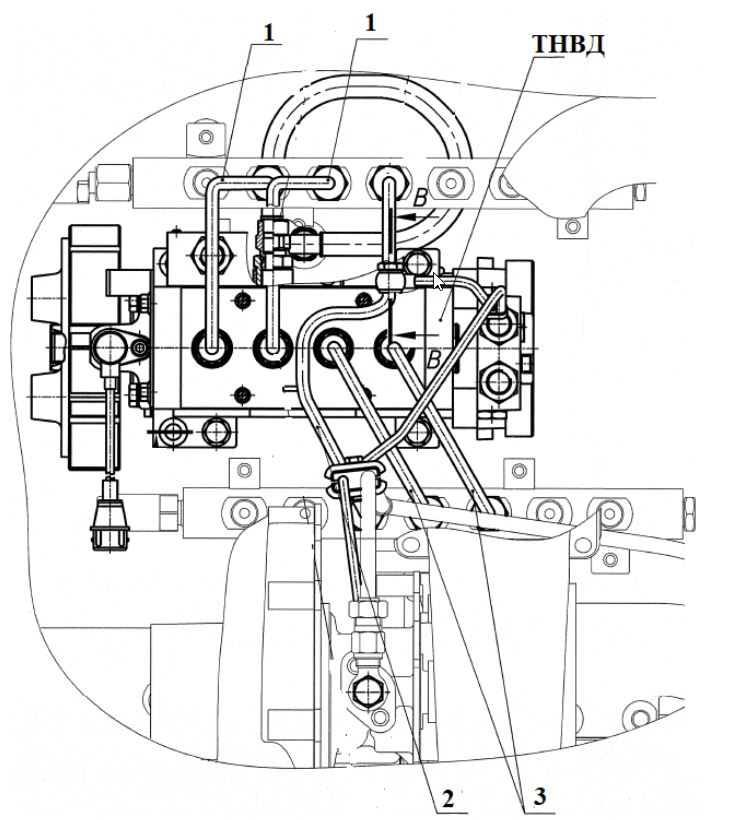

Рисунок 1. Установка кронштейнов, рамп и трубок высокого давления

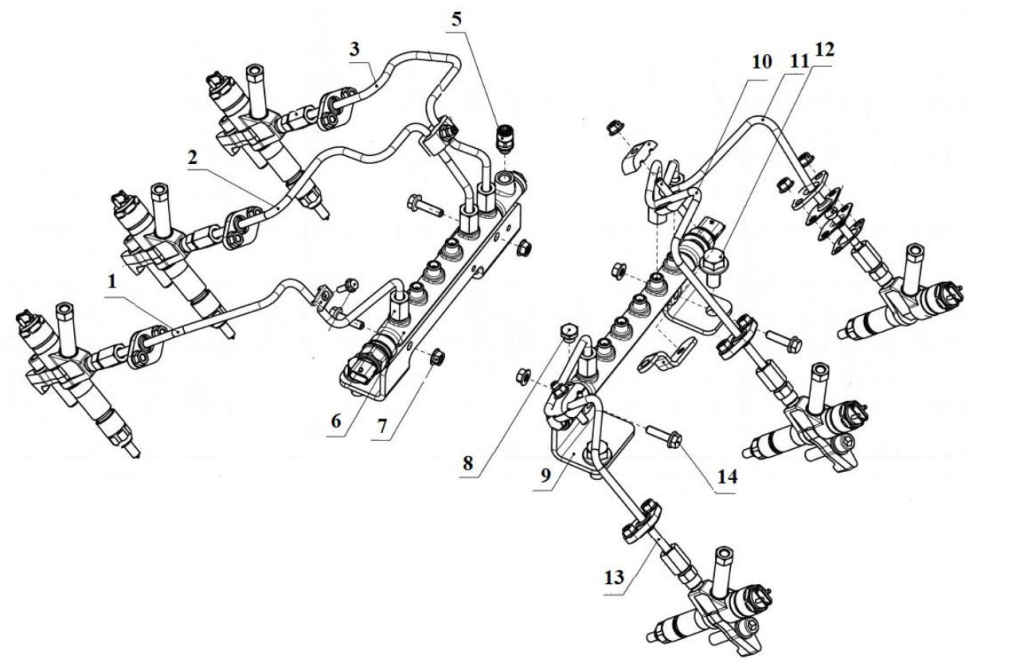

Рисунок 2. Установка трубок высокого давления от рамп к ТНВД и от рампы до рампы
(Внимание! Трубки высокого давления на рисунке не показаны)

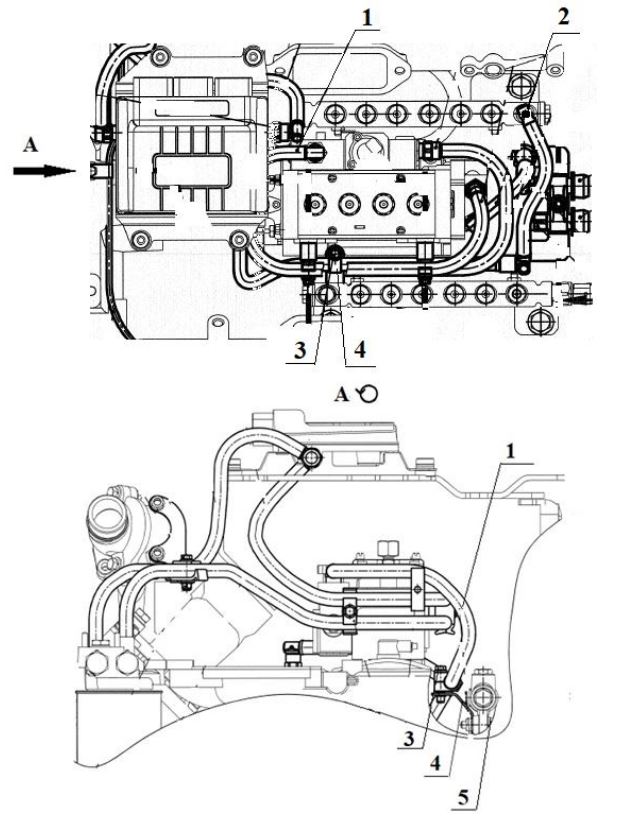

Рисунок 3. Установка трубки отводящей от ТНВД и трубки дренажной
(Внимание! Трубки высокого давления на рисунке не показаны)
