Схема подключения розетки прицепа на КамАЗ используется для обеспечения работоспособности электрики в виде тормозов, габаритных огней, поворотников и ряда других устройств грузового автомобиля. Но следует понимать, что у данного транспортного средства есть свои особенности распиновки. Поэтому необходимо разобраться с правильным соединением розетки с другими конструктивными элементами.
Виды розеток прицепов
Распиновка розетки прицепа КамАЗ будет зависеть по типу от количества жил:
- Семижильная (на 7 контактов) применяется для вывода источников внешнего освещения. Является наиболее распространенным вариантом для грузовых прицепов. Розетки встречаются от американского и европейских производителей, что влияет на виды разъемов.
- Тринадцатижильная (на 13 контактов) содержит дополнительные разъемы, которые дают возможность подключить прицеп-дачу и обеспечить функционирование световых и дополнительных устройств (зарядный прибор для АКБ, холодильник и др.). Например, для зарядки аккумуляторной батареи в конструкции присутствует отдельный проводник. Он идет от источника питания автомобиля к фаркопной розетке.
Также следует обратить внимание, что иногда на автомобиле присутствует либо один тип розетки, либо другой. Чтобы решить эту проблему, при подключении розетки прицепа КамАЗ достаточно воспользоваться специальным переходником.
О схемах подключения
Распиновка (схема подключения) розетки прицепа и фаркопа базируется на действующих ГОСТах и правилах. В этих документах подробно расписаны требования от государственных органов, которые позволяют избежать ряда ошибок во время соединения и эксплуатации этих узлов и устройств, а также при проведении проверок.
Если речь идет о распиновке розетки прицепа КамАЗ на 7 контактов, то главным документом здесь выступает ГОСТ 9200-76. Он был введен в 1976-ом году и имеет действие до сих пор. Стандарт соответствует следующим ISO:
- 1185-75;
- 3731-80;
- 1724-80;
- 3732-82;
- 4091-78.
- 24 N и 24 S на напряжение 24 В;
- 12 N и 12 S на напряжение 12 В.
Особенности разъемов:
- 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
- 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
- 12 N имеет четыре гнезда (контактные соединения — 1, 3, 4 и 6) и три подпружиненных штыря — 2-ой, 5-й и 7-ой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
- 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (1, 3, 4 и 6), одним углубленным 7-м гнездом (глубже на 3 мм) и парой пружинных штырей (2-ой и 5-й контакты).
Особенности распиновки
При подключении розетки прицепа КамАЗ обязательно учитываются нюансы распиновки. Рассмотрим более подробно.

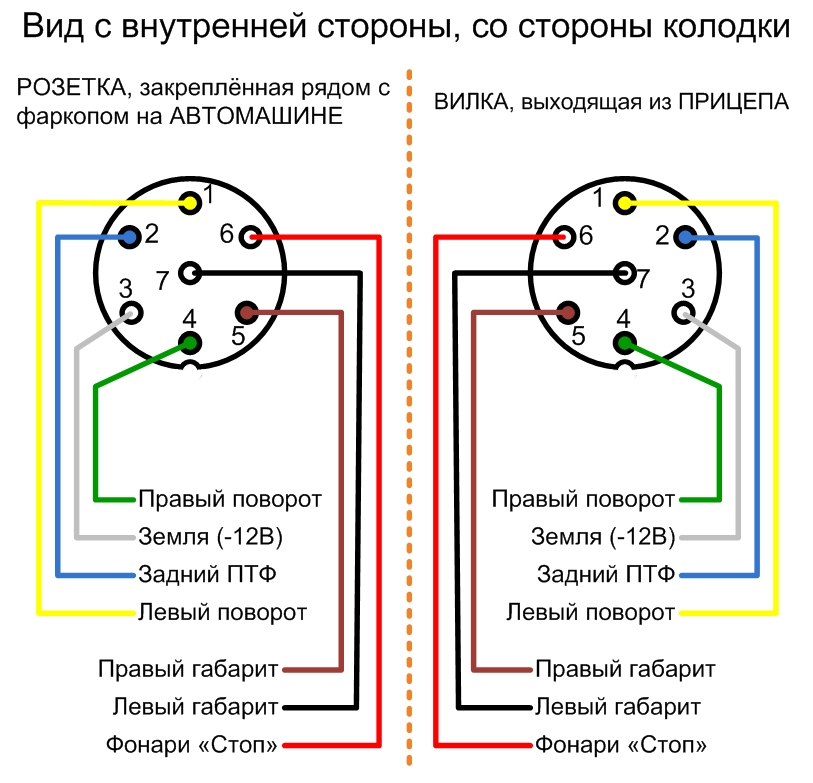

7 PIN
Розетки с 7-ью контактами широко используются в России и по всей Европе. Их тип соответствует 12 N, ISO 1724.
Обозначение ножек следующее:
- Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
- Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
- Заземление («минус»). Белый / серый, 2.5 кв. мм.
- Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
- Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
- Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
- Габарит слева (58L). Черный, 1.5 кв. мм.
13 PIN
Подключение розетки прицепа на 13 контактов необходимо выполнять еще более внимательно. Основные элементы здесь следующие:
- Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
- Задняя противотуманка (2). Синий, 1.5 кв. мм.
- Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
- Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
- Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм
- Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
- Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
- Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
- Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
- Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
- «Масса» (11). Черно-белый, 2.5 кв. мм.
- Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
- Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.
Дополнительно следует отметить, что на некоторых старых моделях КамАЗ можно встретить розетки с 5-ю контактами. На деле, такой формат идентичен варианту с 7-ью контактами. Но при этом отсутствуют 1-ый и 4-ый контакты. Сегодня такие розетки рекомендуется заменять на 7-контактные.
