Регулировка сцепления ЗИЛ 130

Техническое обслуживание трансмиссии с механическим типом коробки передач состоит в грамотной установке величин свободного хода привода и выжимных рычагов, которые должны соответствовать эксплуатационным нормативам. Регулировка сцепления ЗИЛ 130 считается грамотно выполненной при условии рабочего хода педали в 130–150 миллиметров, свободного — 30–35 миллиметров, где зазор лапок выжимных подшипников будет в пределах от 1,5 до 3 миллиметров. В случае меньшего или большего значений этих основных показателей узлы фрикциона, накладок быстро выходят из строя, вызывая пробуксовку или заклинивание дисков.

Устройство и принцип работы

Тип сцепления ЗИЛ‐130 — фрикционный узел с замкнутым однодисковым контуром на механическом пружинном приводе без охлаждения (сухая корзина). На поздних модернизированных версиях регулировка сцепления ЗИЛ–4331 и выше с дизельными двигателями устанавливали два диска, которые предполагают те же нормы зазора и хода педали до полного выключения. Поэтому выполнение регулировки сцепления ЗИЛ–130 с учетом значений зазора лапок имеет значение. Подробнее про устройство сцепления ЗИЛ–130

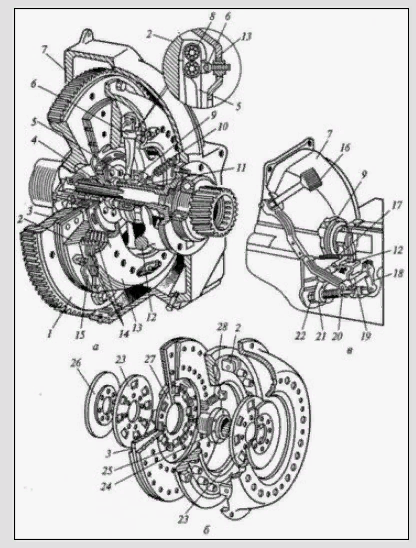

Схема узлов и механизмов привода.

• Вал маховика.
• Выжимной диск.
• Приводной диск.
• 4, 19 — Оси валов.
• 5, 18, 21 — Прижимные рычаги (лапки).
• 6, 12 — Держатели вилок.
• 7 — Корпус картера.
• 8, 9 — Узлы подшипников.
• 10, 14, 17, 28 — Пружинный привод.
• 11 — Муфта вала.
• 13 — Корзина.
• 15 — Пластина с пружинным механизмом.
• 16 — Педаль сцепления.
• 20 — Тяговая рейка.
• 22 — Контрольные гайки.
• 23, 27 — Дисковые фрикционы.
• 24 — Узел ступицы.
• 25 — Предохраняющая шайба.
• 26 — Отражатель масла.

Узел кожуха расположен в чугунном литом корпусе картера на оси коленвала с маховиком. Нажимной диск крепится с помощью восьми центровых болтов, которые выполняют функцию регулировки и снабжены шестнадцатью пружинами. Передача крутящего момента идёт на ведомый дисковый фрикцион от кожуха через прижимной диск с четырьмя пластинчатыми пружинами.

Механизм включения обеспечивается четырьмя рычагами дискового пальца с опорными вилками, закрепленными на подшипниках игольчатого типа сферическими гайками. Зазоры между рабочей поверхностью ведомого диска и лапками, расположенными в одной плоскости — основной показатель качества работы системы. Выжимные подшипники расположены в муфте, неразборной конструкции с заводским масляным наполнением. Педаль сцепления установлена на кронштейне, соединена с валом посредством тяговой рейки — свободный ход педали ограничивает пол в кабине автомобиля. Тормозная система ЗИЛ–130

Как отрегулировать лапки сцепления ЗИЛ–130

Рычаги включения регулируют на демонтированном узле сцепления во время планового ремонта, замены изношенных элементов или механизмов (подшипников, пружин, предохранительных шайб, прижимного диска). Задача калибровки зазоров лапок — зафиксировать их в таком положении, при котором корректная работа дисков во время переключения передач происходила с величиной рабочего хода педали в 130–150 миллиметров. В этом и заключается регулировка сцепления ЗИЛ–130 с зазором лапок.

Для правильной фиксации корзины в горизонтальном положении применяют стальную пластину толщиной в 9,8–10 миллиметров, равную диаметру прижимного диска, которую подкладывают под него таким образом, чтобы скрыть выступы по окружности (в специализированных мастерских применяют монтажный маховик). Для точных замеров используют штангенглубиномер, либо простую пластину с точной линейкой.

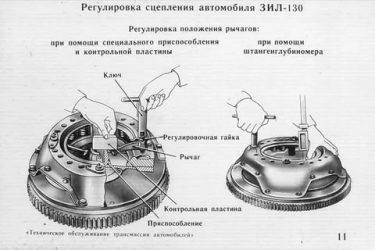

Схема расположения кожуха и порядок выполнения.

1. Замер зазоров штангенглубиномера.
2. Замер зазоров с помощью пластины и измерительной линейки.

Пошаговый порядок действий:

1. Кожух крепят на болты к монтажному маховику или специально приготовленной стальной пластине.
2. Снимают болты крепления опорных пластин со шплинтов пассатижами, откручивают их до свободного хода лапок.
3. Центруют четыре рычага (лапки) с помощью регулировочных гаек до такого положения относительно прижимного диска, чтобы сферы концов каждой лапки зафиксировались на расстоянии в 39–40 миллиметров от его рабочей поверхности. При этом важно проследить за расположением рычагов в одной плоскости с точностью в 0,3-05 миллиметров.
4. Снимают замеры (штангенглубиномером или контрольной пластиной) таким образом, чтобы концы сфер лапок касались измерительного устройства, расположенного на ступице.

После выполнения работы проверяют корректность включения рычагов до установки кожуха сцепления на автомобиль. Правильно отрегулированные лапки зазоров обеспечивают полное отключение при шаге каждого рычага к маховику не более 9,6 миллиметров, при этом вилки креплений не должно вести в стороны. Далее крепят каждую опорную пластину попарно, шплинтуются болты по новой стальной проволокой, контрольные гайки кернят.

Как отрегулировать сцепление Зил–130: ход педали

Кожух с отрегулированными прижимными рычагами снимают с устройства (пластины, либо монтажного устройства) и устанавливают обратно на маховик коленчатого вала. При монтаже учитывают центровку ведомого вала, закручивая все восемь болтов равномерно распределяя нагрузку. Ось каждой вилки присоединяют к приводу педали тягой и выверяют рабочий ход в соответствии с нормативом (130–150 миллиметров). Величину хода педали измеряют от середины площадки её крепления до пола по длине хорды окружности. Сначала откручивают контрирующую гайку, освобождая тягу, затем с помощью сферической гайки устанавливают величину рабочего хода: увеличение – поворот от тяги, уменьшение – поворот к тяге. Полный ход при этом 180–185 миллиметров. После проведения работ, сцепление проверяют на запущенном прогретом двигателе.

Замена деталей выжимного диска и регулировка лапок возможна без сжимания пружин. Для этого необходимо полностью отворачивать регулировочные гайки, либо использовать четыре удлинённых болта, которые крепят кожух вместо штатных к вспомогательному устройству (монтажному маховику или пластине). С их помощью пружины отжимают (откручивая гайки на всю длину до полного освобождения), а затем приступают к замене деталей и балансировке.

Рекомендации к регулировке сцепления ЗИЛ и техобслуживание

Корзина нажимного диска на автомобилях ЗИЛ изготовлена из литого чугуна, срок службы которого при грамотной эксплуатации неограничен. Во время планового технического осмотра обращают внимание на изношенность некоторых элементов:

• Наличие сколов и трещин на рабочей поверхности кожуха — они не должны превышать более 0,15 миллиметров, некритичные повреждения (коробление) устраняют методом шлифования.
• Толщину основного тела диска измеряют по отверстию крепления пластинчатых пружин: если эта величина менее 24,5 миллиметров, то корзина непригодна к эксплуатации и требует полной замены.
• Срыв резьбы болтов М8 X 1,25 миллиметров допускают не более, чем на два витка: при обнаружении прижимной диск демонтируют, крепят в тисках и пробивают метчиком все витки резьбы по новой.
• Изношенность отверстия под палец рычага подлежит ремонту: при обнаружении разболтанности крепления посадочное место замеряют – нормальный размер его составляет 8,4 миллиметров. Развальцовку выполняют также в слесарных тисках, в этом случае после ремонта каждое отверстие необходимо маркировать краской – повторное восстановление недопустимо.
• Вмятины и деформацию кожуха допустимо устранять на штамповочном прессе: полной выбраковке подлежит корзина с более тремя трещинами размером свыше 50 миллиметров.

Ведомые диски ЗИЛ–130 выполнены из фосфатированной стали 50–й марки. Основные признаки износа:

• Повреждения фрикционной пластины гасителя диагностируют при визуальном осмотре. Изношенные элементы восстановлению не подлежат — их меняют, предварительно срезав заклёпки до уровня рабочей поверхности, устанавливают новые фрикционные накладки, и клепают по новой на штамповочном прессе.
• Величину износа накладок (коробление) проверяют специальным индикатором: допустимые нормативы при замерах не более 0,3 миллиметров.
• Балансировку гасителя на ведомом диске относительно ступицы проверяют, поворачивая ступицу на свешенном колесе, используя домкрат, либо на яме. Такой метод проверки исключает радиальные нагрузки. Допустимые показатели при диагностике гасителя: балансировка не более 25 Гсм, величина момента трения — не более 1 кГм.

Сборка корзины сцепления ЗИЛ–130 после ремонта и регулировки предполагает соблюдение технического регламента, при котором учитывают состояние всех элементов:

• Шплинты на пальцах рычагов: без повреждений — разболтовка одного узла приводит к неправильной работе остальных, разбалансировке и повреждению подшипников.
• На резьбовые концы каждой опорной вилки накладывают защитные колпачки — это защищает от повреждений при установке корзины на вал маховика.
• При затяжке болтов креплений пластинчатых пружин рекомендуют использовать динамометрический ключ — проверка величины затяжки после регулировки: в пределах 1–2 кГм. Болты надежно стопорят.
• Износ теплоизоляционных шайб между корзиной и выжимными пружинами происходит перегрев во время работы и потеря свойств сжатия — при обнаружении повреждений их меняют на новые.

Грамотно установленное сцепление работает без рывков, посторонних шумов, скрипов при переключении передач, запаха характерной гари и явной потере тяги двигателя. По этой причине настолько важна грамотная и регулярная регулировка сцепления ЗИЛ-130 с учетом зазора лапок.
