Рулевое управление МАЗ 5440

Разбираемся с МАЗ серии 5440, который называют «Зубренок». Узнаем, как устроено рулевое управление у МАЗа, какие могут возникнуть проблемы и их решение.

Рулевое управление МАЗ 5440. Устройство

Рулевое управление МАЗ 5440 состоит из:

1. рулевого механизма;
2. распределителя;
3. колонки;
4. рулевого колеса;
5. силового цилиндра;
6. насоса;
7. масляных баков;
8. шлангов.

Гидроусилитель, в свою очередь, в своей конструкции с силовым цилиндром, включает узлы: соединяющий трубопровод, нагнетающий насос, распределитель, отвечающий за поток рабочей жидкости, силовой цилиндр. На левом лонжероне большегруза крепятся силовой цилиндр и распределитель. Один конец штока прикреплён к раме, а другой — с поршнем перемещаются внутри цилиндра. Золотник и шарнир со стаканами — это конструкция распределителя, крепящегося к цилиндру резьбовым соединением. Пазы золотника соединяются с трубопроводами, внутри которых масло подаётся от нагнетающих насосов.

Возможные неисправности рулевого управления и способы их устранения

К возможным неисправностям и способам устранения рулевого управления большегруза МАЗ 5440 можно отнести:

1. Увеличение усилия рулевых колёс с неравномерным их вращением.

   Когда во время движения или при повороте колёс ощущаются рывки, либо данное действие приходится совершать с усилием, это может говорить о слабом натяжении насосных приводящих ремней, или о том, что масло в системе заканчивается. Как способ устранения проблем: долить масло, отрегулировать ремни. Если осмотр не выявил проблемы в обозначенных местах, стоит обратить внимание на клапан плунжера расхода давления, который мог просто загрязниться. Как следствие, стоит тщательно его прочистить.

2. Плохая управляемость в целом.

   В частности, при прямой езде постоянно уносит в сторону. Необходимо подтянуть болты и гайки крепежа, выполнить процедуру схождения колёс, исправить люфт в шарнирах, заменить уплотнители, если они износились, трубы кардана смазать.

К признакам поломки гидроусилителя относятся:

1. Самопроизвольный поворот колёс.

   Достаточно проверить работу механизмов, связанных с функционированием золотника.

2. Отдача в руль на неровной поверхности.

   Как правило, в масляный фильтр, при возникновении таких неисправностей, попадает воздух. В данном случае необходимо прокачать воздух, выполняя процедуру на минимальных оборотах, закрывая и открывая перепускной клапан у рулевого механизма. Дополнительно, не заглушая двигатель, следует поворачивать руль до крайних положений вправо и влево. Останется открыть перепускной клапан и выпустить попавший воздух. Таким образом процедуру следует повторить несколько раз.

Стоит помнить: любая возникшая неисправность может привести к поломке прямо во время движения.

Рулевое управление в целом

Когда автомобиль двигается прямо, золотник находится в нейтральном положении. Из насоса рабочая жидкость поступает к расточке, находящейся посередине, по маслопроводу корпуса золотника и посредством маслопровода на слив через две крайние расточки. Рабочая жидкость заполняет реактивные камеры и полости силового цилиндра через плунжеры и каналы в корпусе.

Когда поворачивается рулевое колесо против часовой стрелки и, как следствие, входного вала, втулка с золотником перемещается по оси вверх по шлицам вала. Пока давление незначительное, торсион, воздействующий на вал, создаёт усилие на рулевом колесе. Золотник перемещается благодаря винтовому соединению, которое в целом не нагружается. Как только золотник перемещается до зазора, рабочая жидкость перестаёт поступать к кольцевой крайней расточке. Она поступает к средней и через трубопровод, минуя канал в корпусе, в силовой цилиндр, его подпоршневую полость. Благодаря этому, сошка с валом сектора поворачивается, воздействуя через продольную тягу на поворот колеса влево. Далее рабочая жидкость по маслопроводу и каналу в корпусе из штоковой полости в силовом цилиндре поступает в крайнюю кольцевую расточку и через маслопровод в масляный бак.

Когда колесо поворачивается по часовой стрелке, втулка и золотник перемещаются вниз, а жидкость к крайней кольцевой расточке прекращает поступать. Она, через среднюю расточку, по каналу и маслопроводу поступает в цилиндровую полость. Шток и поршень перемещаются, поворачивая сошку против часовой стрелки, тем самым посредством силовой тяги поворачивают колёса. После этого жидкость возвращается обратно в масляный бак.

Когда увеличивается момент сопротивления поворота управляемых колёс, в системе и реактивных камерах давление рабочей жидкости также увеличивается, вызывая на рулевом колесе увеличение усилия. Такое положение создаёт у водителя ощущение под названием "чувство дороги".

Когда насос не работает, либо, когда эффективность гидроусилителя недостаточна, в щлицевом соединении двух валов выбирается "п"-зазор. Усилие, в данном случае, передаётся к колёсам как при ручном управлении, но без усилителя. В данном случае рабочая жидкость обратным клапаном перепускается в силовом цилиндре из одной полости в другую.

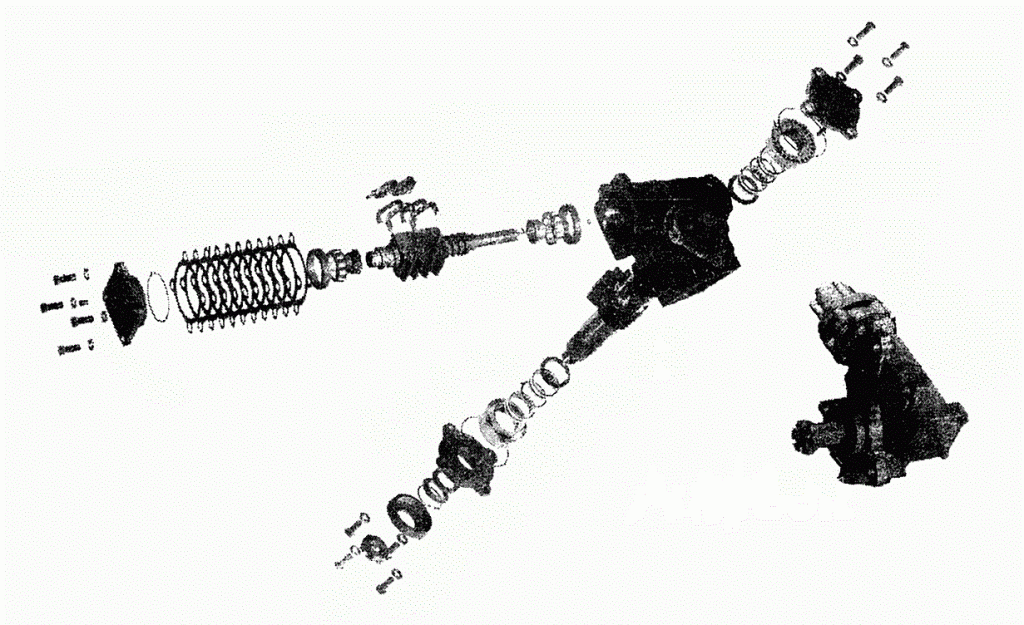

Рулевой механизм

Рулевой механизм, включает: шариковую гайку-рейку и винт, которые находятся с зубчатым сектором в зацеплении. Канавки на гайке и винте образуют спиралевидный канал, заполняющиеся высокоточными шариками при сборке руля. Зубчатый сектор расположен в подшипниках скольжения, которые запрессованы во втулки. Зубчатое зацепление — регулируемое поворотом втулок, за счёт смещения осей наружной поверхности втулок и отверстий подшипников. Регулируется натяжение подшипников прокладками.

Гидроусилитель, встроенный в рулевое управление МАЗ 5440, золотникового типа. Корпус золотника имеет 3 расточки в виде кольца. Средняя (в её канал ввёрнут обратный клапан) отвечает за подвод от насоса рабочей жидкости, а крайние — с отводом жидкости. 3 реактивных камеры корпуса вмещают плунжеры, строение которых позволяет им перемещаться по оси. Золотник, установленный в отверстии центрального корпуса, закреплён на втулке упорными подшипниками, а она в свою очередь без зазора сбоку соединена шлицами с винтом рулевого механизма. Строение предполагает свободное осевое перемещение. С входным же валом втулка соединяется винтом, а вот соединение винта и вала уже выполнено с зазором, который обеспечивает полный ход золотника. Дополнительно входной вал соединён с винтом рулевого механизма торсионом.

Повышенный угловой люфт входного вала

Проблема повышения углового люфта входного вала распространена, так как появляется после определённого эксплуатационного срока. Вариантов устранения несколько: можно отрегулировать натяжение подшипников и надёжно зафиксировать гайку-рейку на сектор. Другой вариант — заменить винт со всеми деталями.

Течь масла по манжетам входного вала и вала сектора

Через манжеты валов течь масла у большегруза МАЗ 5440 может обнаружиться внезапно. Причин такой поломки может быть четыре:

• попадание песка, грязи, камешков и так далее под кромку. Исправить всё просто, достаточно лишь аккуратно очистить её.
• возможная деформация манжеты, после механического воздействия или удара. Иногда она просто лопается. В любом случае потребуется её замена.
• коррозия одного из валов. Достаточно исправить всё зачисткой.
• правильное натяжение манжета не осуществляется из-за сорванной резьбы.

В целом, необходимо тщательно проверять детали, и производить их замену.

Люфт в соединении входного вала и винта с торсионом

Наличие люфта проверяется поворотом входного вала вправо и влево до того, как торсион начнёт закручиваться, застопорив вал сектора в это же время. Отрегулировать люфт необходимо сняв крышку и повернув все вкладыши на один угол по часовой стрелке, тем самым исключив зазор в зубчатом зацеплении. Установить крышки обратно.

Насос рулевого гидроусилителя с клапаном расхода и давления

Насос рулевого гидроусилителя очень сложный механизм. Он представляет собой нагнетательный компрессор шестерёнчатого типа. Проблемы, которые могут возникнуть с ним, достаточно сложно выявляются. Так, если масло в систему перестало поступать, значит, из строя вышел узел. Исправить можно проверкой и заменой вала и ступицы шкива насоса, естественно, при необходимости. Если при подаче масла уровень давления не дотягивает до нормы, то, возможно, места контакта насоса с шестерёнками износились, или в открытом положении происходит заклинивание плунжера, или предохранительный клапан срабатывает неправильно. Все эти проблемы можно устранить на АТС.

Силовой цилиндр

У силового цилиндра МАЗ 5440, как правило, изнашивается быстрее всего рабочая поверхность. Поэтому, как только будут замечены глубокие царапины или повреждения на золотнике, штоке или цилиндре, необходимо задуматься о приобретении новых запчастей.

Масляный бак

В масляном баке необходимо проверять уровень масла. Если его недостаточно, следует открыть бак, и во время работы двигателя, наполнить его маслом до верхней отметки на щупе. Останется лишь проверить герметичность системы и, в случае нахождения там воздуха, устранить его.

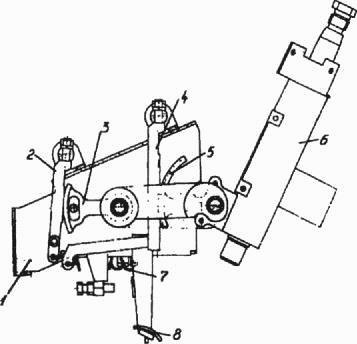

Рулевая колонка

Рулевая колонка состоит из кронштейна, реек, секторов, самой рулевой колонки, педали и пружины. Когда сначала нажимается педаль, из строя выходит рейка, обеспечивающая регулировку положения колеса исключительно по углу наклона. Далее, когда перемещается педаль на полный ход, из зацепления выходит вторая рейка, которая обеспечивает регулировку положения по высоте и углу наклона рулевого колеса. После того, как рулевая колонка будет установлена в удобное положение, педаль отпускают. Сектор и первая рейка выполняют роль травмобезопасного устройства посредством зубчатого сцепления. При воздействии на них рулевого колеса, зубья срезаются.

Рулевое устройство у МАЗ 5440 «зубренок» — достаточно сложный механизм и управление им непростая задача. Однако большинство неисправностей можно ликвидировать самостоятельно, не обращаясь за помощью к квалифицированным специалистам.
