Схема электрооборудования трактора Т 25

Для чего нужна схема электрооборудования Т-25?

Схема электрооборудования трактора Т-25 позволяет упростить процедуру подключения осветительных приборов, сигнализации и прочего оборудования. Все они находятся в определенной последовательности. Некоторое оборудование необходимо для обеспечения старта, генерации переменного электрического тока в тракторе модели Т-25.

Схема электрического оборудования и расшифровка

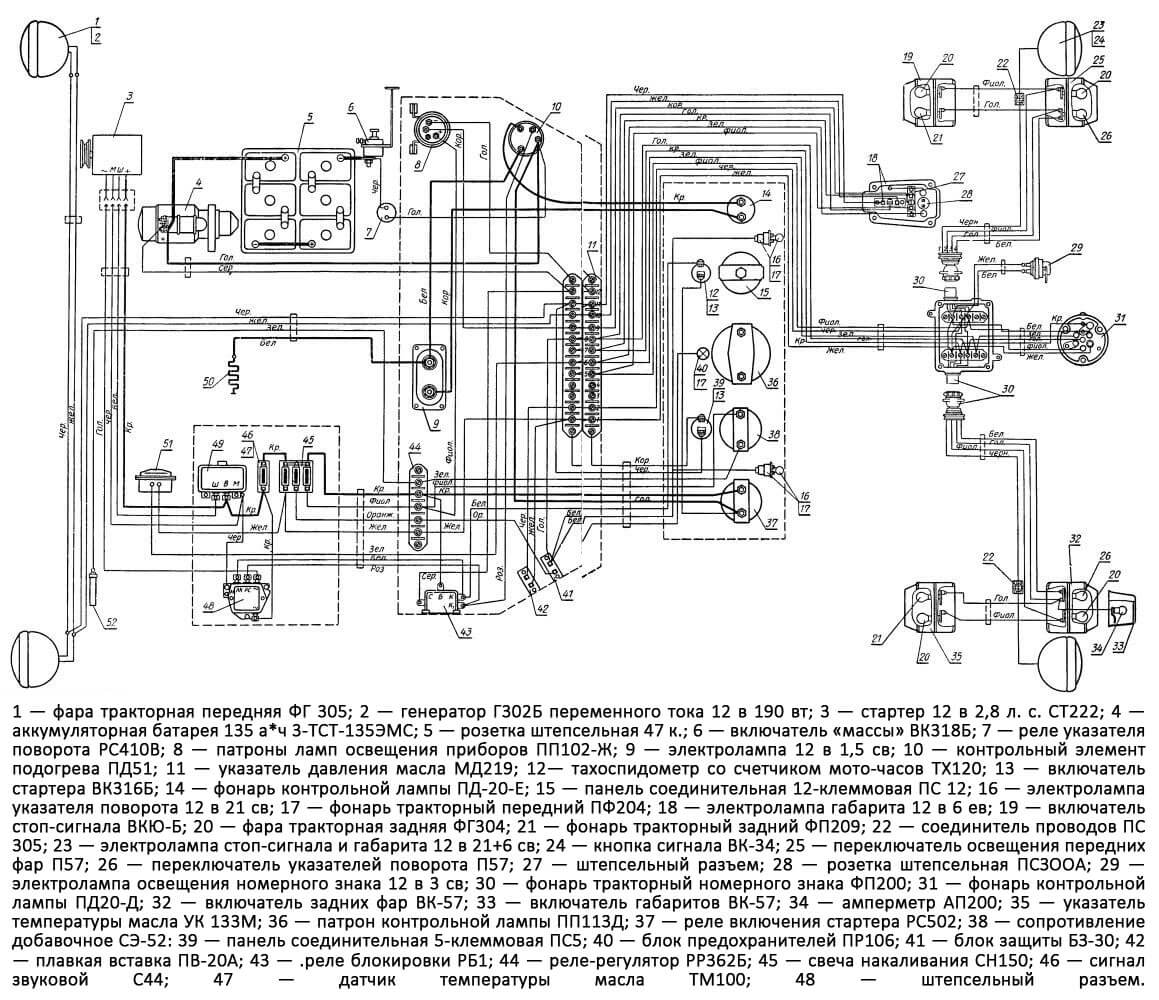

Схема электрооборудования представлена ниже:

Генератор предназначен для выработки электрической энергии, чтобы обеспечить работоспособность оборудования при включенном двигателе. Аккумулятор обеспечивает питание приборов, когда мотор отключен.

Основное потребительское оборудование согласно приведенной схеме:

• система для пуска мотора;
• осветительные приборы и сигнализация;
• приборы для выполнения контроля и измерения важных показателей.

Если проводка вышла из строя, возникла поломка, схема трактора электропроводки позволит найти участок, который нуждается в замене. В тракторе Т-25 присутствует однопроводная цепь. Это свидетельствует о том, что потребители и источники энергии должны соединяться между собой при помощи одного провода. Металлические части конструкции будут служить для заземления, чтобы обеспечить безопасность.
