Установка ГБЦ на двигатели ЯМЗ-534 и 536

Головка блока цилиндров (ГБЦ) в двигателях ЯМЗ-534 и ЯМЗ-536 выполняет функцию герметизации цилиндров, размещения клапанного механизма, каналов ГБЦ, форсунок и элементов газораспределения. Любые отклонения в установке этой детали — нарушение плоскости прилегания, несоблюдение момента затяжки, неправильный выбор прокладки — приводят к разгерметизации камеры сгорания, перегреву, утечкам охлаждающей жидкости, снижению компрессии и, как следствие, потере тяги двигателя.

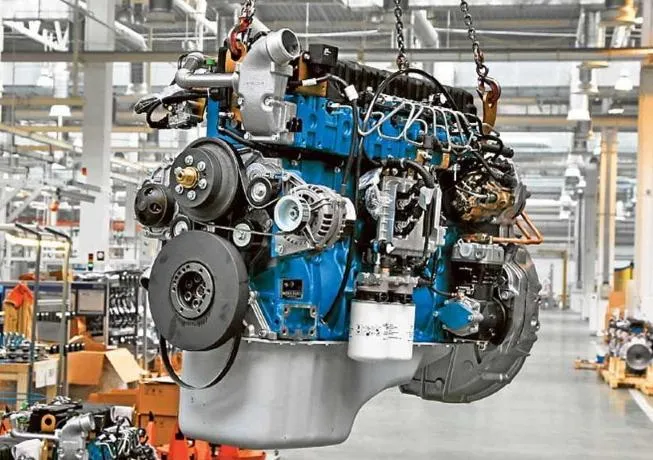

Моторы ЯМЗ-534 и ЯМЗ-536 — рядные четырех- и шестицилиндровые дизельные двигатели с турбонаддувом, отличающиеся унифицированной архитектурой, но разными показателями по мощности. Конструктивные особенности включают чугунный блок, алюминиевую ГБЦ, индивидуальные прокладки и болтовое соединение с предельными допусками.

Установка ГБЦ на эти двигатели требует строгого соблюдения монтажной технологии, включая:

• проверку геометрии сопрягаемых поверхностей,
• подбор оригинальных прокладок соответствующей толщины,
• использование направляющих втулок,
• поэтапную затяжку болтов с контролем момента и угла доворота,
• финальную проверку герметичности после запуска.

В статье далее будет рассмотрен порядок установки ГБЦ на двигатели ЯМЗ-534 и 536 с учетом технических требований, практики СТО и типовых ошибок, которых необходимо избегать.

Подготовка к установке

Перед монтажом головки блока цилиндров на моторы ЯМЗ-534 и ЯМЗ-536 необходимо провести полную дефектацию сопрягаемых поверхностей и подготовить комплектующие. Несоблюдение этого этапа приводит к разгерметизации камеры сгорания, пробоям прокладки и вторичному ремонту.

1. Проверка блока цилиндров:

• Очистить поверхность от нагара, остатков старой прокладки, масла и герметика.
• Проконтролировать плоскостность линейкой и щупом: допустимое отклонение — не более 0,05 мм по диагонали.
• Проверить отсутствие трещин, выемок, следов перегрева в зоне прилегания головки.

2. Проверка головки блока:

• Проверить поверхность на искривление: при деформации более 0,05 мм требуется фрезеровка.
• Осмотреть плоскость под прокладку на наличие микротрещин, кавитационных разрушений, следов прорыва газов.
• Убедиться в исправности резьбовых отверстий под шпильки: дефекты устранить метчиком, поврежденную резьбу — с помощью резьбовых вставок.

3. Подбор прокладки ГБЦ:

• Использовать только оригинальные металлопакетные прокладки ЯМЗ, с допуском под конкретную модификацию мотора.
• Учитывать толщину прокладки в зависимости от выступания поршней: 0,5–0,6 мм – стандарт; замеры производить с микрометрической точностью.
• Артикулы прокладок для ЯМЗ-534 и 536 различаются — установка «на глаз» недопустима.

4. Подготовка крепежа:

• Болты ГБЦ использовать новые. Повторное применение допускается только после измерения длины: удлинение более 0,3 мм — повод для замены.
• Смазка резьбы — только по регламенту: моторное масло или заводская антифрикционная паста (если указана).

5. Дополнительные элементы:

• Направляющие втулки — обязательны. Без них нарушается центрирование головки, что приводит к утечке газов и антифриза.
• Герметики — использовать только в зонах, указанных производителем (если применимо). Избыточное нанесение запрещено.

Процедура установки ГБЦ

Монтаж головки блока цилиндров на двигатели ЯМЗ-534 и 536 выполняется строго поэтапно. Основные ошибки на этом этапе — перекос головки, нарушение момента затяжки, отсутствие центрирующих втулок — приводят к прорыву газов, деформации корпуса и необратимым последствиям для двигателя.

1. Установка направляющих втулок и прокладки:

Вставить направляющие втулки в посадочные отверстия блока цилиндров. Они обеспечивают точную фиксацию и предотвращают смещение ГБЦ.

2. Уложить прокладку строго по меткам. Не допускается:

• перекос или изгиб;
• попадание посторонних частиц между прокладкой и блоком;
• установка прокладки с повреждениями, следами перегрева или заводским браком.

2. Установка головки блока:

• Осторожно опустить ГБЦ на блок цилиндров по направляющим втулкам. Не допускать ударов, перекосов, скольжения.
• Убедиться в плотном прилегании всех участков головки.
• Совпадение каналов системы охлаждения и смазки — обязательное условие.

3. Затяжка болтов ГБЦ. Затягивать болты ГБЦ следует в четко заданной последовательности, начиная от центра к краям по схеме «спирали». Отклонение от последовательности вызывает деформацию плоскости прилегания и нарушение герметичности.

Рекомендуемая схема (примеры):

• ЯМЗ-534 — 10 болтов.
• ЯМЗ-536 — 12 болтов.

Этапы затяжки:

После завершения затяжки рекомендуется дать мотору «отстояться» 30–60 минут, после чего повторно проверить крутящий момент (только если это предусмотрено производителем).

4. Сопутствующие действия. После установки и затяжки головки:

• Установить распредвал, постель, шестерни ГРМ (если снимались).
• Выполнить регулировку клапанных зазоров (при наличии механического привода).
• Подключить патрубки охлаждения, форсунки, трубки высокого давления и навесное оборудование.
• Проверить наличие масла в каналах смазки.

Дополнительные операции

После установки и затяжки головки блока цилиндров необходимо выполнить ряд операций, без которых запуск двигателя приведет к его повреждению или к нестабильной работе.

1. Установка элементов ГРМ. Если распредвал, постель или шестерни снимались:

• Установить распредвал по метке ВМТ 1-го цилиндра (впуск закрыт, выпуск открыт).
• Затянуть постель распредвала с контролем момента (обычно 20–25 Н·м, уточняется по модели).
• Проверить совпадение меток ГРМ по коленвалу и шестерням.

2. Регулировка клапанных зазоров. Для механического привода ГРМ регулировка обязательна. Выполняется только на холодном двигателе.

3. Установка навесного оборудования:

• Подключить впускной и выпускной коллекторы, топливные рампы, систему EGR (если имеется).
• Протянуть соединения трубок высокого давления (при установке CR-систем).
• Заменить медные шайбы под штуцерами, если использовались.

4. Подключение систем охлаждения и смазки:

• Установить патрубки, термостат, охладитель масла (если снимался).
• Проверить плотность соединений.
• Залить охлаждающую жидкость и моторное масло, соблюдая регламент по объему.

5. Прокачка системы охлаждения и топлива:

• Удалить воздушные пробки из рубашки охлаждения (через расширительный бачок или штуцера).
• При наличии ручного подкачивающего насоса — выполнить прокачку до устойчивого давления.

Каждый из этих этапов важен. Нарушение хотя бы одного из них приведет к повторному демонтажу ГБЦ, перегреву или обрыву газораспределительного механизма.

Проверка после запуска

После установки и полной сборки двигателя ЯМЗ-534 и 536 с новой ГБЦ необходимо провести контролируемый запуск с обязательной диагностикой ключевых параметров. Игнорирование этого этапа — частая причина повторных дефектов: прорыва газов, перегрева, потери масла или ОЖ.

1. Первый запуск:

• Пуск двигателя производится без нагрузки.
• Продолжительность — не более 3–5 минут на холостом ходу.
• Обороты — в пределах 700–800 об/мин (по тахометру).

2. Проверка давления масла:

• Нормальное давление на холостом ходу: 0,2–0,5 МПа, в зависимости от температуры.
• При 2000 об/мин: не ниже 0,35–0,55 МПа.
• При отклонении: остановить двигатель, проверить фильтр, подачу и состояние смазочных каналов в ГБЦ.

3. Диагностика утечек. Проверяется герметичность:

• по стыку ГБЦ и блока — нет подтеков масла или ОЖ;
• по соединениям патрубков системы охлаждения;
• по линии впуска и выпуска — нет подсоса воздуха и утечек газов.

4. Повторная диагностика на прогретом двигателе

После 15–20 минут работы:

• Проверить уровень охлаждающей жидкости в бачке: не должен снижаться.
• Открыть крышку бачка на холостом: нет признаков давления газов (пузырей).
• Проверить отсутствие эмульсии на щупе и крышке маслозаливной горловины.

5. Контроль под нагрузкой. После успешной работы на холостом ходу:

1. Провести короткий заезд на средних оборотах.
2. Оценить:
   • Тягу двигателя.
   • Отсутствие детонации.
   • Температурный режим (не выше 95 °C).
   • Отсутствие ошибок по CAN-шине (при наличии).

6. Итоговый осмотр. После остывания двигателя — повторный осмотр всех стыков и фланцев:

Все измерения и осмотры должны фиксироваться в сервисной карте или журнале технического обслуживания. Только после этого автомобиль можно передавать в эксплуатацию.

Типовые ошибки при установке

Даже при использовании оригинальных запчастей головка блока цилиндров может быть установлена с нарушениями. Ниже — перечень наиболее частых ошибок, которые фиксируются на практике СТО и становятся причиной дорогостоящего ремонта.

1. Нарушение порядка и момента затяжки болтов:

• Затяжка «вразнобой» или «от края» — причина искривления ГБЦ.
• Пропуск этапа доворота или неправильный угол приводит к частичному разрыву прокладки.
• Применение динамометрического ключа для угловой затяжки — некорректно.

2. Повторное использование отработанных болтов:

• Болты, отработавшие ресурс, вытягиваются при затяжке и не создают нужного усилия.
• Визуально определить износ невозможно — требуется измерение длины.

3. Установка прокладки «на глаз»:

• Неверная толщина прокладки приводит к нарушению степени сжатия.
• Часто устанавливаются прокладки от других моделей ЯМЗ — недопустимо даже при схожей геометрии.
• Использование герметика на металлопакет — распространенная ошибка.

4. Монтаж без направляющих втулок:

• При отсутствии центрирующих втулок ГБЦ устанавливается с перекосом или смещением каналов.

5. Игнорирование контроля плоскости:

• Не выполняется проверка плоскостности блока и головки, особенно после перегрева.
• Небольшой «горб» в 0,1 мм приводит к утечкам и нестабильной работе двигателя.

6. Установка на загрязненные поверхности:

• Частицы масла, старой прокладки, герметика — нарушают прилегание прокладки.
• Даже минимальное загрязнение создает разгерметизацию при нагреве.

7. Нарушение фаз газораспределения:

• При ошибке установки распредвала или ГРМ происходит контакт клапанов с поршнями.
• Отсутствие меток или их неправильное положение — критичная ошибка.

Каждая из этих ошибок имеет прямые последствия: повторный демонтаж, дорогостоящий ремонт, снижение ресурса. Установка ГБЦ — не допуск к мотору, а контрольная точка, от которой зависит вся последующая работа двигателя.

Заключение

Установка головки блока цилиндров на двигатели ЯМЗ-534 и 536 требует точного соблюдения технологических норм. Ключевыми моментами являются: проверка геометрии поверхностей, выбор оригинальных комплектующих, строгое соблюдение порядка и момента затяжки. Любое отклонение от регламента приводит к разгерметизации системы, перегреву, снижению ресурса или полному выходу двигателя из строя. Работы должны выполняться квалифицированным персоналом с использованием точного измерительного инструмента и актуальной технической документации.
