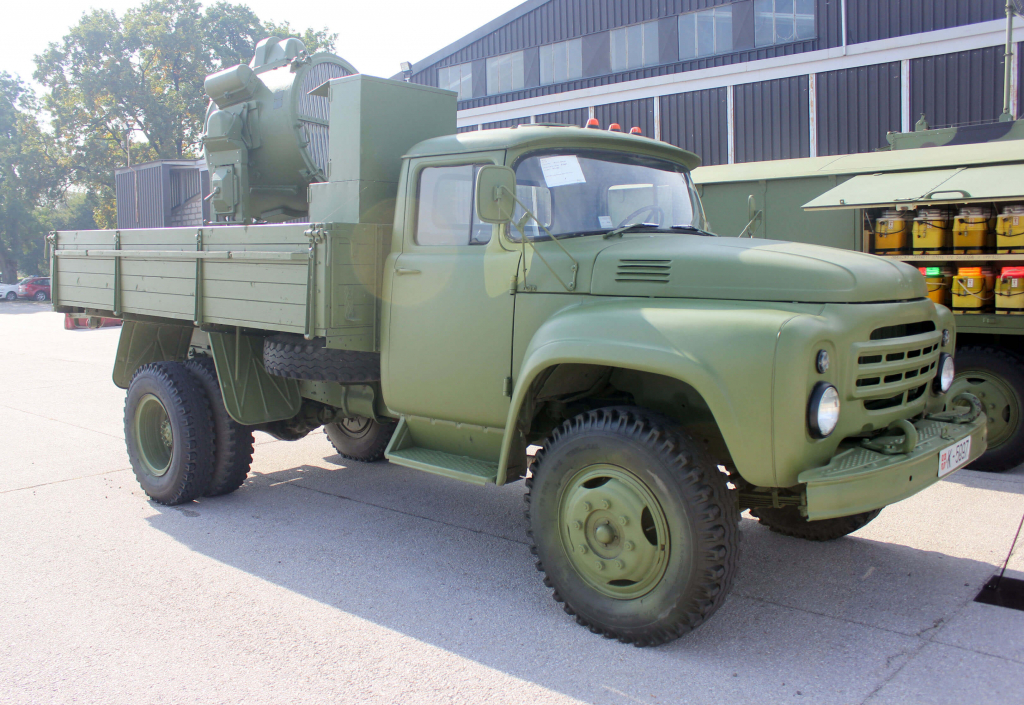

Устройство сцепления ЗИЛ 130

Сцепление – система, которая передает мощность двигателя и позволяет прервать переключение коробки передач при выборе ее для перемещения из неподвижного положения или при скорости во время езды.

Подавляющее большинство дорожных транспортных средств имеют трансмиссию. Целью трансмиссии является адаптация силовых характеристик двигателя внутреннего сгорания (или электродвигателя в случае ЭВ) к дорожным и дорожно-транспортным условиям. ЗИЛ-130 не является исключением. Рассмотрим более подробно сцепление ЗИЛ 130.

Основные компоненты

1. Педаль сцепления. Расположена слева от тормоза и используется для управления. Нажатие педали вниз отключает сцепление и позволяет автомобилю свободно двигаться. Медленно отпуская педаль вверх, сцепление начнет подключаться к трансмиссии и передавать мощность на дифференциал, а затем на ведущие колеса автомобиля.
2. Основной цилиндр. Педаль соединена с цилиндром сцепления, создающим гидравлическое давление при нажатии вниз. Как и главный тормозной цилиндр, он использует тормозную жидкость для работы и имеет резервуар под капотом. Небольшая гидравлическая линия проходит от главного сцепления к ведомому цилиндру.
3. Выбрасывающий подшипник. Ведомый цилиндр может быть расположен в двух разных местах рядом с корпусом переднего колокола коробки передач. Одна из частей прикреплена болтами к внешней стороне корпуса, который затем соединяется с вилкой сцепления, расположенной на оси. Второе расположение находится непосредственно внутри, прикрепленного к выбрасывающему подшипнику с входным валом трансмиссии, проходящим через его середину.
4. Прижимная пластина сцепления. Крепится болтами к пластике. Она удерживает давление на маховике, который передает мощность двигателя на входной вал.

ИЛ 130 – устройство и работа сцепления

Состоит из 2-х механических коробок передач, которые взаимодействуют с помощью крутящихся механизмов.

Схема сцепления ЗИЛ 130 представляет собой простое, фрикционное устройство и имеет периферийные пружины. В замкнутом картере расположен механический привод, прикрепленный к чугунному движку. Подобная конструкция и способствует переключению скоростей в машине.

Внутри расположен кожух штампованный (основной материал – сталь), присоединяющийся к двигателю и текущему сцеплению. Сам диск соединяется с двумя пружинами в форме пластины и передает давление на нажимный диск. Между ним или «корзиной» (как диск называют в простонародье), и кожухом по общему периметру, абсолютно одинаково распределены 16 пружин цилиндрического вида. Каждая имеет выступ на нажиме и кожухе.

Если взять во внимание другие установки, то там устанавливаются теплообменные шайбы, которые имеют свойство снижать и останавливать подогрев пружин в момент включения системы сцепления. Это, в свою очередь, полностью исключает возможность утратить пружину при сильном нагреве, что является частой практикой у водителей с многолетним стажем.

Преимущества механической коробки данной модели автомобиля:

• Позволяет прерывать подачу энергии между двигателем и коробкой передач (например, когда автомобиль неподвижен, во время переключения передач).
• Выполняет прогрессивное сцепление двигателя с коробкой передач (например, во время запуска автомобиля или после переключения передач).
• Сохраняет двигатель подключенным к коробке передач без какого-либо скольжения.
• Отсоединение двигателя от коробки при включенной передаче необходимо для предотвращения снижения оборотов двигателя ниже холостого хода. Если отсоединение коробки передач не выполняется, двигатель заглохнет.

При выполнении переключения передач ЗИЛа вверх (или вниз) на МКП не должно быть никакого крутящего момента, передаваемого на колеса. Это достигается путем отсоединения двигателя от коробки передач через сцепление.

Во время сброса сцепления пружина нажимает на прижимную пластину. Таким образом, вращение передается на входной вал. Пружины создают достаточное усилие, чтобы муфта не проскальзывала.

С помощью рычажного механизма пружинное воздействие на прижимную пластину снимается, и диск сцепления отрывается. Таким образом, коленчатый вал отсоединяется от входного вала.

Особенность системы

ЗИЛ имеет 4 рычага переключения сцепления, которые расположены по всей оси и соединены различными дисками между собой. Помимо всех прочих деталей, опорой также служат обычные гайки. Данный элемент обеспечивает поступательные колебания во время движения вилок. Такие гайки вынуждены регулировать собственное положение при отключении сцепления.

Муфта находится на неразборном подшипнике. По этой причине всегда необходимо обеспечить запас некоторого количества смазки, которую необходимо постоянно пополнять. В одном из заглавных дисков имеется пружинный гаситель, регулирующий колебания.

К одному из дисков с двух сторон прицеплены накладки. Они сделаны из металлоасбеста. Диск имеет соединения со ступицей с помощью 8 пружин движущего механизма и сопутствующего устройства. Сама ступица встроена на валу и на его шпицах. Однако пружины уже встроены с изначальным сжатием.

Это позволяет главному диску крутиться на различные обороты по отношению к ступице и соответствовать определенному углу наклона. После чего пружина начинает сокращаться. Угол оборота ограничен уменьшением пружины до полного прикосновения. Диск прицеплен одновременно с маслоотражателем и полностью прижат.

При возможности перемещения сцепления по отношению к ступице все действие является причиной возникновения трансмиссии даже при мгновенных изменениях значения частоты. В результате образуется энергия, учитывающая трение, наличие функциональной пластины. Она преобразуется в теплоту. Так происходит выброс энергии.

Пружины гасителя принижают различного рода частоты колебаний в трансмиссии, именно это не дает им «слиться» с частотой колебаний. За счет чего убираются вредоносные моменты в трансмиссионных сборках качественного оборудования за счет производительных мощностей.

Помимо прочего, во время колебаний пружины обеспечивается плавность использования сцепления в любых условиях. Подобная долговечность увеличивает продолжительность эксплуатации крутильных механизмов.

Из чего состоит привод

Привод представляет собой полную механику. В него включают педаль с валом и дополнительные рычаги. Во время отмены сброса педали сцепления происходит поворот вала. Сопутствующие рычаги начинают свою работу и дают тягу. Вал передает эту энергию и выжимает подшипник.

Внутренние коды рычага получают противодействие, из-за чего корзина начинает сокращение совместно с главным диском. Самостоятельно крутящий момент не передается и остается на своем исходном положении.

Для комфортной эксплуатации могут производиться совершенно разные настройки – в зависимости от местоположения свободного хода. Настройка является важнейшей процедурой.

При учете мелкого зазора подшипник нажимается только с маленькой периодичностью. Но если он получает все давление, происходит процесс буксировки, когда такие движения увеличивают износ рычагов.

Регулировка делается при ремонте за счет креплений. Она нужна по той причине, чтобы корзина могла работать без большого перекоса, если нажимный диск будет сильно налегать. Иначе сцепление будет быстро изнашиваться, ему потребуется замена, - а это дополнительные расходы на ремонт. Если присутствует неполное выключение, то причиной этому бывает перекос или же дробление главного диска, который имеет не идентичные зазоры.

Причины неполного выключения сцепления

Есть пара причин, по которым может быть неполное отключение у сцепления. Во-первых, это сильный перегрев техники в ходе долгой эксплуатации (более 70 000 км расстояния). Если машина была вынуждена буксовать, она легко начинает глушиться. В данном случае необходимо заменять диски.

Во-вторых, это повреждения фрикционных накладок. В этом случае сцепление перестает выжиматься должным образом из-за того, что пространство между второстепенными дисками слишком большое. Вы можете самостоятельно исправить эту проблему. Необходимо разобрать сцепление и произвести замену накладок.

В случае, если диск всё еще прижимается к второстепенному, то регулировать положение нужно незамедлительно. Учитывайте рычаги сцепления. При попадании в гидросистему неподходящих материалов, сторонних элементов или большой неисправности, может сильно испортиться система сцепления. Для решения нужно произвести прокачку.

Слишком резкое переключение сцепления может быть во время того, когда авто трогается с места. Это также считается неисправностью. Муфта начинает заедать и происходит полное выключение, - скорость нельзя переключить. Крышка вала в данном случае передвигается неравномерно, сначала зависает, а потом резко дергается. Это тоже может быть вызвано проблемой с дисками, то есть короблением.
