Задняя навеска на минитрактор

Стремление к комфорту вынуждает человека создавать себе удобства. Идея сооружения минитрактора появляется через пару лет обработки земельных угодий при помощи мотоблока. Выбор задней навески на минитрактор облегчает не только посев или вспашку, но и перевозку грузов, управляя рычагами.

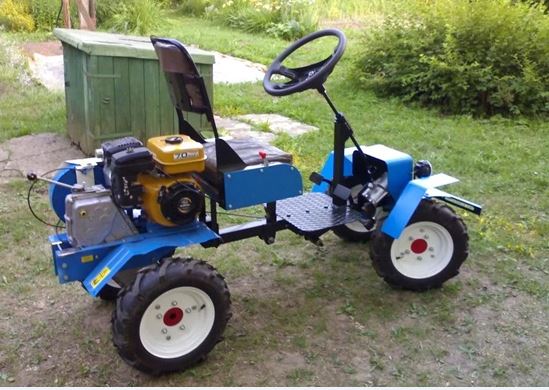

Из мотоблока

Благодаря маневренности и небольшим размерам, устройство отличается удобством эксплуатации. Помимо просторных полей, его задействуют на приусадебных участках земли, между деревьями и постройками, где стандартному трактору сложно развернуться. Создание функционального агрегата из мотоблока – надежный, давно испытанный вариант. Для этого адаптер покупают или делают самостоятельно. Выбрав первый путь, нужно помнить, что к имеющемуся мотоблоку подойдет не каждая модель адаптера. Поэтому, многие делают аппарат своими руками, используя:

• трубы;
• швеллера;
• стальные уголки;
• металлические листы 1.5-1.7 мм;
• колеса подходящего размера;
• «жигулевское» сиденье;
• сварочный аппарат;
• электродрель;
• слесарные инструменты.

В качестве исходника выступает недорогой мотоблок «Нева», который весит порядка 90 кг. Изготовление адаптера содержит следующие этапы:

1. Из швеллера и уголка изготавливается рама.
2. Устанавливается «жигулевская» рулевая колонка, переделанная под нужные размеры.
3. При помощи болтов закрепляется сиденье на оптимальном расстоянии от руля.
4. Устанавливают рычаги управления.
5. Выполняется доводка и покраска.

Краска голубая; 800г

Краска; (защитный) хаки 800г

Краска синяя; 800г

Краска черная; 800г

Краска черная; блестящая аэрозоль 520мл

Испытывается корректность функций, при необходимости корректируются узлы. Диаметр задних колес должен быть больше, чем передних. Это придает серьезность самодельному транспорту и повысит проходимость, улучшит сцепление с землей. Кроме того, большие колеса позволяют навешивать двухкорпусной плуг, чтобы повысить производительность.

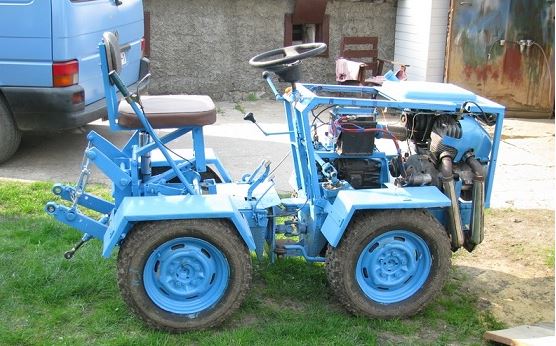

Из подручных материалов

Как сделать навеску на самодельный трактор, когда в хозяйстве нет мотоблока? Если в гараже есть автомобильные или мотоциклетные колеса и куча разных запчастей, начинают изготовление самоделки с нуля. Недостающие агрегаты и узлы можно купить недорого на авторазборках, которые есть во всех городах.

Первым делом создается схематический чертеж с ориентированным расположением главных узлов. Для изготовления рамы используется швеллер, углы усиливаются листами металла. Ширина определяется параметрами ведущего моста, который имеется. На длину влияет расположение руля, тип устанавливаемого двигателя, навесного оборудования.

Рулевое управление, подходящие колеса, мосты можно взять с любого автомобиля. Силовой агрегат устанавливают так, чтобы образовался приличный колесный просвет. Он позволит беспрепятственно обрабатывать борозды любой глубины. Мотор можно использовать с тяжелой мототехники «Днепр», «Урал», которые оснащены трансмиссией с задней скоростью.

Учитывая высокие показатели оборотности этих двигателей, потребуется дополнительная установка понижающего редуктора, уменьшающего скорость. Минитрактор рассчитан на обработку земельных угодий, а не участие в «Формуле-1». Соответственно, при снижении скорости, повышается тяговое усилие.

Навеска для оборудования

После проведения испытаний и придания самоделке статуса значимости, встает вопрос о необходимости навесного оборудования. Его виды зависят от способа обработки почвы, предпочитаемых культур для посева. Если трактор создавался из мотоблока, наличие готового элемента сцепки значительно облегчает задачу.

Иначе заднюю навеску придется делать самостоятельно из профилей при помощи сварки. Навеску на трактор своими руками делают трех или одноточечной. Правда, последний вариант резко снижает количество используемого оборудования, снижая функциональность трактора.

Виды и конструкция навески

Чтобы дополнительное оборудование соединить с минитрактором, предусмотрена задняя навеска. Состоит она из следующих деталей:

• кронштейнов поворотных;
• внешних рычагов;
• нижней тяги;
• раскосы;
• верхней тяги;
• проушин;
• осей;
• стяжек.

Трехточечная навеска выполняется подвижной во всех плоскостях. Самодельную навеску делают в виде треугольника, для которого используется металлический профиль. Подвижность соединению обеспечивает центральный винт.

Типы дополнительного оборудования

Прежде чем приступать к изготовлению навески, нужно учитывать тип используемого оборудования:

• плуг – для установки требуется задняя навеска;
• борона – ширина может варьировать от 1м до 2.6м;
• картофелесажалка – предназначена для техники, мощность которой превышает 24 лошадки;
• грабли – с шириной захвата порядка 3 м устанавливаются на агрегаты, когда их мощность 12 лошадей;
• культиватор – облегчает уход;
• опрыскиватель – производительность самодельного устройства может составлять 121 л/мин.

Самостоятельное изготовление КУНа

Чтобы собрать фронтальный погрузчик, необходимо подготовить чертежи, с учетом грузоподъемности техники. Для стенок используются металлические листы, толщиной порядка 6мм. Металл разрезается газовым резаком, специализированными ножницами. Листы фиксируются между собой при помощи электросварки. Нужно помнить, что качество швов влияет на продолжительность эксплуатации оборудования.

К последующему этапу относится изготовление стоек, тяговых элементов, которые делают из трубы 100 или 50 мм диаметром. Теперь можно монтировать гидроусилитель. Чтобы обеспечить данному элементу повышенную подвижность, диаметр должен составлять не более 30 см. Для закрепления стоек, на переднюю часть минитрактора приваривают трубу. Усиление конструкции осуществляется при помощи металлических уголков. Поворотность навесного оборудования обеспечивается цилиндром.

При самостоятельном сооружении бульдозерного отвала, можно использовать водопроводные трубы диаметром не менее 700 мм. Ширина выбирается индивидуально для каждого конкретного случая. На выбор показателя влияют параметры минитрактора. Изготовление задней навески рекомендуется выполнять с использованием металла толщиной порядка 8 мм.

При помощи болгарки, труба разрезается вдоль. Стальной профиль приваривают ниже центральной линии. Навеску можно дополнить упорными элементами, расположенными поперечно. Установка отвала на минитрактор выполняется при помощи А-образной конструкции, дополненной продольными балками.

Опускание/поднимание агрегата обеспечивается гидравлическим цилиндром, он монтируется при помощи кронштейна.

Изготовление плуга

Приступая к самостоятельному созданию плуга, необходимо просчитать изгиб лемеха. Это повлияет на количество переворачиваемой земли, глубину проникания в почву. Эффективное погружение рекомендует угол кромки с 40-градусным уклоном. Изгиб лопасти влияет на угол отвала. Крупные лопасти позволяют обрабатывать значительные объемы земли, оказывая немалую нагрузку на минитрактор.

Лемеха изготавливают из толстой упрочненной стали. Форма их бывает цилиндрической, винтовой, полуцилиндрической. Угол изгиба должен полностью совпадать с наклоном.

Тиски слесарные; (200мм) поворотные

Струбцина; G-образные, 3 шт., 25-50-75 мм

Струбцина; набор из 3шт. (25мм,50мм,75мм)

Тиски слесарные струбцинные; 75мм

Подготовительный этап

К наиболее распространенным относятся цилиндрические плуги, которые идеально подходят для всех типов почвы. Такая навеска рекомендуется для выполнения первичной обработки непаханых земель. Это надежная конструкция, которая обеспечивает эффективную вспашку.

При создании чертежа учитывается тип плуга. Однокорпусная конструкция выполняется из прямоугольной металлической трубы, на одном конце которой закрепляется режущий инструмент, на другом – колесо и крепление к минитрактору. Для обработки обширных площадей делают двухкорпусную навеску, содержащую несколько рам, оснащенных необходимыми инструментами. Такая конструкция способна одновременно выполнять несколько функций: пахать и бороновать.

После создания чертежа проводится деталировка навески и выкройка деталей из металла специализированными ножницами. Форму овала выбирают с учетом имеющегося оборудования применяемых инструментов. Достичь высочайшей точности помогут листогибочные станки.

Пошаговая инструкция

При изготовлении задней навески, потребуется наковальня, а также тиски. Стальной лист толщиной 3 мм вырезают при помощи готовой выкройки, созданной заблаговременно. При загибании деталей, необходимо соблюдать максимальную точность. Чтобы облегчить задачу, можно использовать баллон либо круглую трубу.

Режущий инструмент и низ отвала усиливают металлической лентой, которая фиксируется сварочным аппаратом, при помощи потайных заклепок. После этого проводится тщательная зачистка поверхности. На противоположную сторону сваркой закрепляют держатель, длина которого составляет 40 см. Для различной глубины обработки почвы, в держателе рекомендуется создать несколько отверстий.

Корпус изготавливается из прямоугольной стальной трубы. При определении длины корпуса учитывают число навесных конструкций, должна составлять не менее 0.5 м. На одном конце трубы крепится фланец, обеспечивающий соединение техники с каркасом. На другом – укрепляется болтами рабочий элемент.

При изготовлении тяжелой конструкции, рекомендуется предусмотреть установку двух колес. Они помогут уменьшить нагрузку и обеспечить равновесие при эксплуатации плуга.
